Szelelőventilátor, csere szíj

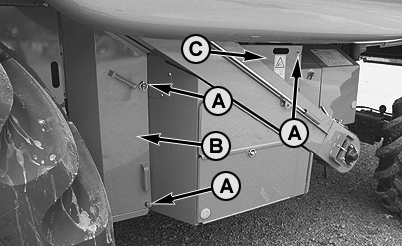

ZX1039158-UN-11AUG11

A - Csavarok, és biztosítóanyák

B - Mellső burkolat

C - Hátsó burkolat

Indítsa be a motort, kapcsolja be a cséplőhajtást, és járassa a ventilátort a legmagasabb fordulaton.

VIGYÁZAT: A motor álljon, a kulcs legyen kivéve és a rögzítőfék aktiválva.

Kapcsolja ki a cséplést, és állítsa le a motort.

Vegye le a csavarokat, és az (A) csapokat a burkolatokról.

Vegye le a mellső (B) és hátsó (C) burkolatokat.

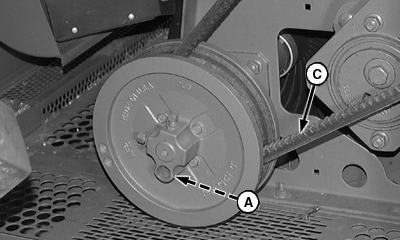

H53059-UN-16FEB99

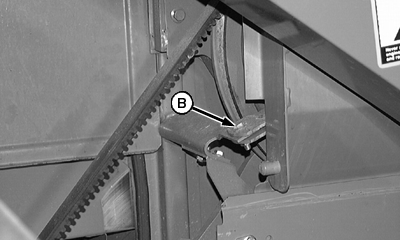

H53050-UN-16FEB99

A - Alsó szíjtárcsa

B - Mellső karok

C - Szíj

Kösse le az első karokat (B), és billentse el az útból.

Vegye le a (C) szíjat a felső és alsó tárcsáról.

Szerelje fel az új szíjat.

Szerelje vissza a burkolatokat.
