Biztosítékok beazonosítás

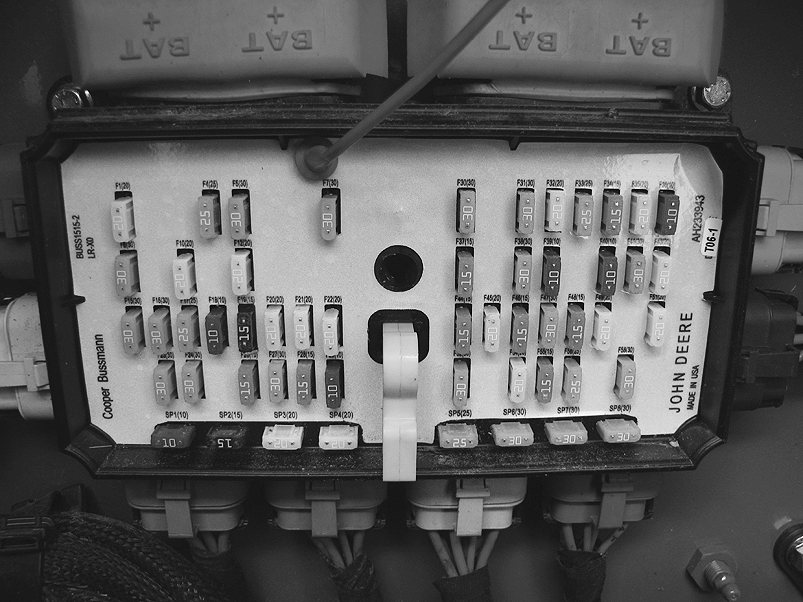

ZX1039090-UN-08FEB11

• F1 – Tápegység, 1. jobb oldali tápmodul (20 A)
• F4 – Tápegység, 1. jobb oldali vezérlőegység (30 A)
• F5 – Tápegység, nedvességérzékelő (30 A)
• F7 – Tápegység, 1. jobb oldali vezérlőegység (25 A)
• F8 – Tápegység, 1. jobb oldali tápmodul (30 A)
• F10 – Tápegység, 1. jobb oldali tápmodul (20 A)
• F12 – Tápegység, 1. jobb oldali tápmodul (20 A)
• F15 – Tápegység, 2. jobb oldali vezérlőegység (15 A)
• F16 – Tápegység, 2. bal oldali vezérlőegység (30 A)
• F17 – Tápegység, 1. bal oldali tápmodul (25 A)
• F18 – Tápegység, VCM vezérlőegység (10 A)
• F19 – Tápegység, 1. jobb oldali tápmodul (15 A)
• F20 – 2. tápegység, motor vezérlőegység (20 A)
• F21 – Tápegység, motor vezérlőegység (2. sorozatú motor) (20 A)
• F22 – 1. tápegység, motor vezérlőegység (iT4 motor) (20 A)
• F23 – Tápegység, szalmaszecskázó (30 A)
• F24 – Tápegység, 2. bal oldali vezérlőegység (30 A)
• F26 – Tápegység, üzemanyag-szállító szivattyú (iT4 motor) (15 A)
• F27 – Tápegység, fülke vezérlőegység (30 A)
• F28 – Tápegység, adagolószivattyú (iT4 motor) (15 A)
• F29 – Tápegység, AutoTrac vezérlőegység (10 A)
• F30 – Tápegység, 1. bal oldali vezérlőegység (30 A)
• F31 – Tápegység, 1. bal oldali vezérlőegység (30 A)
• F32 – Tápegység, újrakeringető ventilátor (20 A)
• F33 – Tápegység, fülke tápmodul (25 A)
• F34 – Tápegység, fülke tápmodul (15 A)
• F35 – Tápegység, fülke tápmodul (20 A)
• F36 – Tápegység, automatikus hőmérséklet-szabályozás (ATC) (10 A)
• F37 – Tápegység, kezelőülés (15 A)
• F38 – Tápegység, fülke elosztóaljzat (30 A)
• F39 – Tápegység, 1. bal oldali tápmodul (30 A)
• F40 – Tápegység, akkufeszültség (10 A)
• F41 – Tápegység, 1. bal oldali tápmodul (30 A)
• F43 – Tápegység, 2. újrakeringető ventilátor (20 A)
• F44 – Tápegység, fülke kiegészítő tápcsatlakozó (15 A)
• F45 – Tápegység, fülke gyújtáskapcsoló (20 A)
• F46 – Tápegység, GPS vevő, monitor (15 A)
• F47 – Tápegység, 1. bal oldali tápmodul (30 A)
• F48 – Tápegység, fülke tápmodul (15 A)
• F49 – Tápegység, fülke tápmodul (20 A)
• F51 – Tápegység, 1. bal oldali tápmodul (20 A)
• F52 – Tápegység, fülke tápmodul (30 A)
• F54 – Tápegység, kapcsolómodul, kormányoszlop, tartozékok (20 A)
• F55 – Tápegység, fülke belső világítás, tükör beállítás (15 A)
• F56 – Tápegység, fülke tápmodul (25 A)
• F58 – Tápegység, fülke tápmodul, ablaktörlő visszaállítás nyugalmi helyzetbe (30 A)

Főbiztosítékok

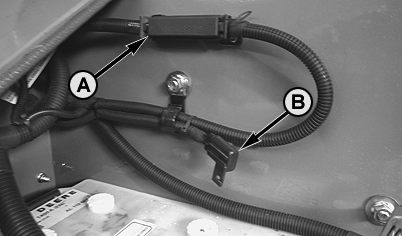

ZX1039092-UN-10FEB11

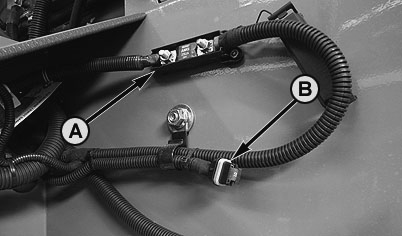

ZX1039093-UN-10FEB11

A - Főbiztosíték, 250 A

B - Biztosíték, Akkumulátor áram (10 A)

Az (A) és (B) biztosítékok az akkumulátorházban találhatók.
