Beállított üzemmód (Kézi vagy Automatikus)

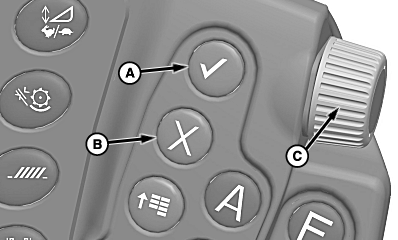

H94659
H94659-UN-27JAN10

A - Megerősítő gomb

B - Törlés gomb

C - Választó forgó gomb

A megerősítés (A) vagy a törlés (B) gombjának megnyomása a beállítási képernyőn azzal fog járni, hogy a beállítási képernyő eltűnik és visszatér a kiinduló oldalra.

A megerősítés vagy visszavonás kapcsoló lenyomása a következő hatással jár a beállítás közben:

  • A megerősítés gomb megnyomása beállítás közben:
    • Kézi mód – a rendszer deaktiválása.
    • Automatikus üzemmód – a rendszer a háttérben folytatja a beállítást.
  • A visszavonás gomb megnyomása beállítás közben:
    • Kézi mód – a rendszer deaktiválása.
    • Automatikus mód – a rendszer deaktiválása.

A választókapcsoló (C) elforgatásával mindkét üzemmódban növelhető (előre) vagy csökkenthető (hátra) a névleges érték.


Kézi üzemmód

H95967
H95967-UN-07APR10

Ráadott gyújtásnál és a vágóasztal kikapcsolt helyzetében a következő névleges értékek állíthatók:

  • HydraFlex nyomás
  • Behordó heveder sebesség
  • Motolla-fordulatszám
  • Előtisztító nyitás
  • Törekrosta nyitás
  • Magrosta nyitás
  • Cséplőhézag
  • Szelelőventilátor-fordulatszám
  • Cséplődob fordulat

Nyomja le a kívánt CommandARM™ kapcsolót.

Érintse meg a plusz (+) vagy mínusz (-) jelet, vagy forgassa a választókapcsolót a névleges értékre.


Automata üzemmód

MEGJEGYZÉS:

H95966
H95966-UN-07APR10

A - Fekete érték

B - Kék érték

A fekete érték (A) a jelenlegi beállítási pontot jelzi. A kék érték (B) mutatja, hogy mennyivel nő vagy csökken a névleges érték a plusz (+) vagy mínusz (-) jel megérintésekor vagy a választókapcsoló elforgatásakor.

Teljes motorfordulat és bekapcsolt cséplőhajtás mellett, a következő értékek beállítása végezhetők el:

  • Cséplődob fordulat
  • Szelelőventilátor-fordulatszám

Járó motornál a következő névleges értékek beállítása lehetséges:

  • Cséplőhézag
  • Törekrosta nyitás
  • Magrosta nyitás

Nyomja le a kívánt CommandARM™ kapcsolót.

Érintse meg a plusz (+) vagy mínusz (-) jelet, vagy forgassa a választókapcsolót a névleges értékre.

A CommandARM a Deere & Company védjegye.

ZX08994,0000738-35-20111108
