CommandTouch fülke sarokoszlop

H94923
H94923-UN-01DEC10

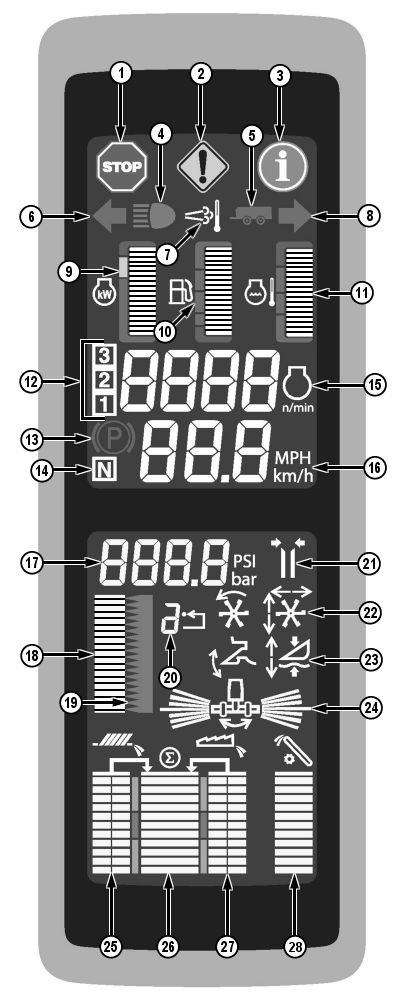

(1)—Motorleállítás figyelmeztető jelzés (piros): világítása esetén a gépet le azonnal le kell állítani és a hiba okát megszüntetni. A probléma megoldásáig egy diagnosztikai hibakód látható a kartámla kijelzőjén. (Például: Motorolaj nyomás).

(2)—Karbantartás figyelmeztető jelzés (sárga): világítása esetén a gépet az első adódó lehetőség esetén le kell állítani. A kartámla kijelző egy diagnosztikai hibakód látható. (Például: Motor levegőszűrő).

(3)—Információs figyelmeztető jelzés (szürke): világítása figyelmezteti a kezelőt az aktuális körülményekre. A probléma előfordulását jelző diagnosztikai hibakód kerül tárolásra, de a kód nem kerül kijelzés a kezelő részére. (Például: Alacsony akkufeszültség).

(4)—Országúti fényszóró jelzés: jelzi a kezelő részére, hogy az országúti fényszóró lett kiválasztva.

(5)—Pótkocsi irányjelző jelzés: pótkocsi csatlakoztatása esetén jelzi az irányjelzők működését.

(6)—Bal irányjelző jelzés: a bal irányjelző működését jelzi a kezelő részére.

(7)—Kipufogószűrő tisztítása jelzés (átmeneti Tier 4/Stage III B motorok): világítással jelzi, amikor a kipufogószűrő aktívan végzi a kipufogószűrő tisztítását.

MEGJEGYZÉS: A kipufogószűrő tisztító jelzőlámpa a sarokoszlop-kijelzőn akkor világít, amikor a kipufogószűrő-tisztító rendszer éppen végrehajtja a tisztítást.

(8)—Jobb irányjelző jelzés: a jobb irányjelző működését jelzi a kezelő részére.

(9)—Motor teljesítménymérő jelzés: tájékoztatja a kezelőt a motor pillanatnyilag felhasznált teljesítményét.

  • Zöld terület (35-100%)
  • Sárga terület (101-107%)
  • Piros terület (108-114%)

MEGJEGYZÉS: A gépet a zöld és a sárga terület között tartva, maximalizálható a gép és a motor teljesítménye.

FONTOS: Ha a mutató a piros területre kerül, a motor teljesítménye maximális és fennáll a lefulladás lehetősége. Lassítsa le a gépet, amíg a mutató visszaáll a zöld és sárga területekre.

(10)—Üzemanyagszint jelzés: a tartályban lévő üzemanyag mennyiségét jelzi. Amikor az üzemanyagszint eléri a teljes töltés 11%-át (ami még mintegy egy órányi szántóföldi munkát tesz lehetővé), az alacsony üzemanyagszintre utaló ikon megjelenik a kijelzőn, és ötpercenként négy-négy hangjelzés is megszólal, amíg az üzemanyag feltöltése meg nem történik.

H94923
H94923-UN-01DEC10

(11)—Motor hőmérséklet jelzés: A három vagy a négy nyílszerű vonal normál hőmérsékletet jelent.

Ha a motor hőmérséklet ikonja megjelenik a kijelzőn és a hangjelzés is megszólal, azonnal állítsa le a motort, és ellenőrizze a problémát.

(12)—Sebességváltó fokozat vagy tartomány jelzés:

  • 3 fokozatú hajtóművel rendelkező gépeken (nyomógombos sebességváltó): jelzi, hogy melyik a pillanatnyilag kiválasztott fokozat (1, 2 vagy 3).
  • ProDrive hajtóművel rendelkező gépeken: jelzi, hogy melyik a pillanatnyilag kiválasztott fokozat (1 vagy 2).

(13)—Rögzítőfék jelzés: világítással jelzi a rögzítőfék behúzását.

(14)—Üres állás jelzés: jelzi, ha a gép semleges fokozatban van.

(15)—Motor fordulatszám jelzés: a motor percenkénti fordulatszámát (ford/perc) mutatja.

(16)—Haladási sebesség jelzés: a gép haladási sebességét mutatja (km/h vagy mph).

(17)—Vágóasztal magasság számkijelzés: a vágóasztal jelenlegi magasságát mutatja.

(18) – Vágóasztal-magasság helyzetének kijelzése: a vágóasztal pillanatnyi magasságának helyzetét mutatja.

(19) –Vágóasztal magasság névleges értékének kijelzése: a vágóasztal magasság kiválasztott beállítási pontját mutatja.

(20) – Vágóasztal működési módjának száma: a kiválasztott aktiválási gombot jelzi.

(21) – Törőléchelyzet visszaállítása: a rendszer aktív állapotát jelzi.

(22) – Dial-A-Speed/motolla visszaállítása:

  • Dial-A-Speed: a rendszer aktív állapotát jelzi.
  • Motolla visszaállás a rendszer aktív állapotát jelzi.

(23) – Visszaállás a vágási magasságra/vágóasztal-magasság érzékelés/aktív vágóasztal lebegtetés:

  • Vágóasztal magasság visszaállítás: a rendszer aktív állapotát jelzi.
  • Vágóasztal magasság érzékelés: a rendszer aktív állapotát jelzi.
  • Aktív vágóasztal úsztatás: a rendszer aktív állapotát jelzi.

(24)—Automata adaptervezérlés kijelző: a vágóasztal helyzetét jelzi a ferdefelhordó vázához viszonyítva.

(25) – Tisztítórendszer-veszteség jelző: a szemveszteséget mutatja a tisztítórendszerben.

(26) – Teljes veszteség visszajelző: a tisztítórendszer és a cséplőszerkezet területén keletkező átlagos szemveszteséget mutatja.

(27) – Cséplőszerkezeten keletkező veszteség visszajelző: a szemveszteséget mutatja a cséplőrendszerben.

(28) – Visszahordott kalászmennyiség visszajelző: a visszahordott mennyiséget mutatja.
