VisionTrak szemveszteség-jelző (általános információk)

MEGJEGYZÉS: A VisionTrak akkor működik, ha a vágóasztal be van kapcsolva, és diagnosztikai üzemmódban van.

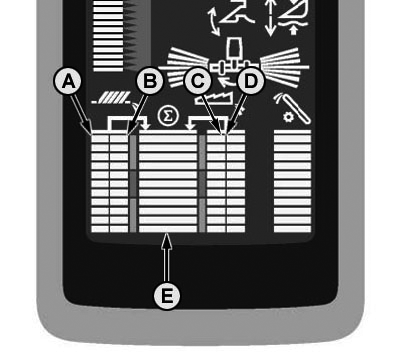

ZX1039166-UN-09NOV11

H94473-UN-31MAR10

Kombájn beállítás ikon

ZX1039167-UN-08NOV11

A - Tisztítórendszer tevékenység visszajelző (bal oldali érzékelő)

B - Tisztítórendszer tevékenység visszajelző (jobb oldali érzékelő)

C - Magleválasztó tevékenység visszajelző (bal oldali érzékelő)

D - Magleválasztó tevékenység visszajelző (jobb oldali érzékelő)

E - Összes veszteség kijelző

F - Termény beállítása ikon

G - Kalibrálás ikon

H - Szemveszteség kalibrálási érték

A VisionTrak két üzemmódban üzemeltethető:

Normál mód (gyári mód): összesítve átlagolja a veszteségérzékelőket. Ezeknek a grafikonoknak nem változik meg az érzékenységük a rendszer kalibrálása során.

A tisztítórendszer tevékenység visszajelzők (A és B) (tisztítórendszer érzékelők átlaga), valamint a cséplőszerkezet tevékenység visszajelzők (C és D) a négy érzékelő tevékenységét mutatják. Az összes veszteség kijelzése (D) a négy érzékelőtől kapott összes értéket mutatja. Ez az összérték beállítható úgy, hogy a normál veszteséget középen mutassa.

Opcionális mód: külön mutatja az egyes veszteségérzékelők értékeit (kérjen tájékoztatást egy John Deere márkakereskedőtől). Ezeknek a grafikonoknak az érzékenysége változatlan marad a rendszer kalibrálása során.

A tisztítórendszer tevékenység visszajelzők (A és B) (tisztítórendszer érzékelők külön megjelenítése), valamint a cséplőszerkezet tevékenység visszajelzők (C és D) a négy érzékelő tevékenységét mutatják. Az összes veszteség kijelzése (D) a négy érzékelőtől kapott összes értéket mutatja. Ez az összérték beállítható úgy, hogy a normál veszteséget középen mutassa.

Határozza meg a betakarítandó terménytípus szemnagyságát (lásd ebben a fejezetben a VisionTrak szemveszteség-jelző használata c. részt).

A kombájn beállítás ikon kijelölésekor érintse meg, vagy nyomja meg a megerősítő gombot.

Amikor megtörtént a termény beállítás ikon (F) kijelölése, érintse meg, vagy nyomja meg a megerősítés gombot.

Állítsa be a kombájnt és a vágóasztalt az adott körülmények között elfogadható szemveszteség szintre. Amikor a gép a kívánt teljesítménnyel működik, érintse meg vagy nyomja meg a kalibrálás ikont (G). Ekkor rögzítésre kerülnek a memóriában az aktuális működésbeli tulajdonságok, és ez az érték az együttes értékek kijelzőjének középre kerül. A szemveszteség kalibrációs érték (H) is megjelenik, tájékoztatásként. A VisionTrak rendszer most már be van állítva és segít a kezelőnek abban, hogy a gép elérje az optimális teljesítményt.

MEGJEGYZÉS: A középső grafikon vizuálisan nyújt segítséget. A kezelő a kijelzőn rendszeresen nyomon megnézheti, hogy nőtt vagy csökkent-e a veszteség.

A hirtelen felszaladt oszlopgrafikon - anélkül, hogy a körülmények változnának - eltömődött vagy elzáródott mag-, illetve törekrostát jelezhet. Ha ezt észleli, álljon meg a géppel és hárítsa el a hibát.
