A VisionTrak szemveszteség-jelző használata

H94473-UN-31MAR10

Kombájn beállítás ikon

H94944-UN-05OCT10

H94945-UN-06APR10

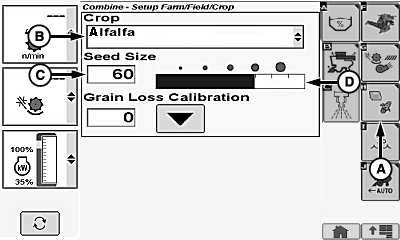

A - Termény beállítása ikon

B - Terménytípus menü

C - Magméret

D - Sávos kijelzés

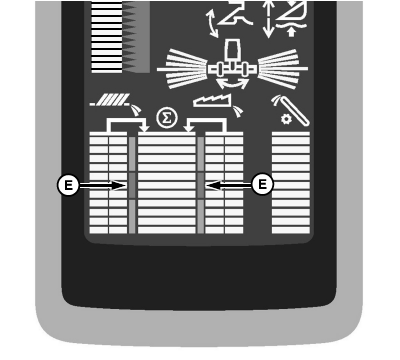

E - Normál tartomány

• A motor jár.
• A közúti biztonsági kapcsoló szántóföld helyzetben van.
• A vágóasztal és a cséplőhajtás be van kapcsolva.

A kombájn beállítás ikon kijelölésekor érintse meg, vagy nyomja meg a megerősítő gombot.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a termény beállítás ikon (A).

Érintse meg vagy nyomja meg a megerősítés gombot, amint kijelölésre került a termény menü (B).

A termény menüben az alábbiak jelennek meg:

Lucerna	Lencse	Rozs
Árpa	Farkasbab	Sáfrány
Tavaszi árpa1	Köles	Cirok
Őszi árpa1	Mustár	Szójabab
Canola	Száraz fehér bab	Napraforgó
Csicseri borsó	Zab	Tritikálé1
Kukorica	Borsó	Búza1
Étkezési bab	Pattogatni való kukorica	Tavaszi búza
Len	Repcemag 1	Őszi búza
Fűmag	Rizs

Amint a kívánt növény beállítás kiválasztásra kerül, érintse meg vagy nyomja meg a megerősítés gombot.

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a magméret (C).

Érintse meg a plusz (+) vagy mínusz (-) jelet, vagy forgassa el a választókapcsolót, amíg a kívánt magméret meg nem jelenik a grafikonon (D).

MEGJEGYZÉS: A magméret-érzékenység beállításával növelhető vagy csökkenthető a szemveszteség-érzékelők érzékenysége.

Apró mag (Alapértelmezett érték: 5)	Közepes mag (Alapértelmezett érték: 5)	Nagy mag (Alapértelmezett érték: 70)
Lucerna	Árpa	Csicseri borsó
Canola	Tavaszi árpa1	Kukorica
Len	Őszi árpa1	Étkezési bab
Fűmag	Lencse	Farkasbab
Köles	Pattogatni való kukorica	Száraz fehér bab
Mustár	Sáfrány	Borsó
Zab	Cirok	Szójabab
Repcemag 1	Búza	Napraforgó
Rizs
Rozs
Tritikálé1

Amint a kívánt magméret kiválasztásra kerül, érintse meg vagy nyomja meg a megerősítés gombot.

Állítsa be a következőket a kijelzőn:

1. Állítsa be a mag méretéhez legközelebb eső számot.

2. Állítsa be a kombájnt és a vágóasztalt az adott körülmények között elfogadható szemveszteség szintre.

   MEGJEGYZÉS: Ebben a fázisban hagyja figyelmen kívül a kijelző középső grafikonját.

3. Üzemeltesse a gépet elfogadható veszteségszinten.

4. Ahhoz, hogy a teljes veszteséget állítsa normál tartomány közepére (E), érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre került a kalibrálás ikon. A grafikon jelzi, hogy a gép a kezelő által a 3. lépésben megadott, elfogadható teljesveszteség-szinten működik.

   MEGJEGYZÉS: A grafikon vizuálisan nyújt segítséget. A kezelő a kijelzőn rendszeresen nyomon megnézheti, hogy nőtt vagy csökkent-e a veszteség. Részletesebb felügyelet érhető el a rostaszekrény és a cséplőszerkezet veszteségszintjének a felügyeletével.

5.
   H87033-UN-30NOV06

   A - Leeresztve

   B - Felemelve

   Ha a grafikon lefelé (A) mozog, a gép nem maximális termelékenységgel működik. Lehet, hogy a gép van rosszul beállítva az elfogadható veszteségszinthez, vagy túl lassan halad. Végezze el a szükséges módosításokat, hogy a grafikon visszaálljon a kijelzőterület közepére.

---




6. Ha a grafikon felfelé (B) mozog, akkor a gép nem lett megfelelően beállítva az elfogadható veszteségszintre, vagy túl gyorsan halad. Végezze el a szükséges módosításokat, hogy a grafikon visszaálljon a kijelzőterület közepére.

7. Ha a nap folyamán megváltoznak a terménytípus jellemzői (szalma nedvességtartalma, pára stb.), akkor alkalmanként ellenőrizze a veszteséget, nincs-e szükség újbóli beállításra.

   MEGJEGYZÉS: Amikor a gép “eldugul”, a középső grafikon (körülbelül 15 - 20 másodpercre) felfelé elmozdulhat, majd visszaáll az eredeti szintre. Ezt az ingadozást figyelmen kívül hagyhatja.
