A terítés szélességének beállítása

MEGJEGYZÉS: Távolítsa el a növényi maradványokat és a port a szecskázó házából a szecskázott anyag egyenletes eloszlásának biztosítása érdekében.

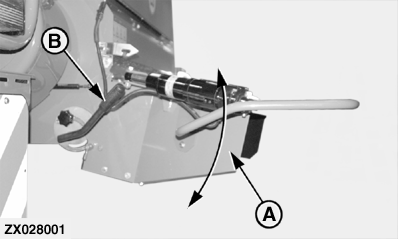

ZX028001-UN-16MAY02

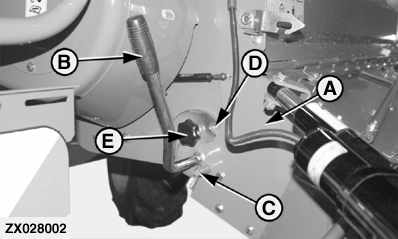

ZX028002-UN-16MAY02

Terelő magasságállítás, alsó pozíció

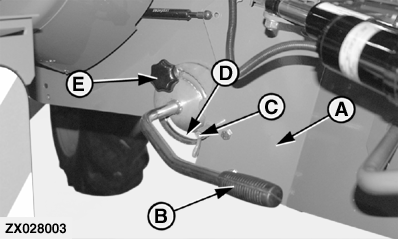

ZX028003-UN-16MAY02

A - Terelő

B - Állítókar

C - Zár

D - Kivágás a tárcsán

E - Gomb

A terítés szélessége az (A) terelőlapát tartólemezt felső, középső, vagy alsó helyzetbe állítva változtatható.

Terelő beállítás:

1. Ügyeljen rá, hogy a zár (C) biztosan bekapcsolódjon a tárcsa nyílásába (D).

2. Tartsa meg kézzel a szalmaterelő egységet, majd lassan oldja ki az (E) gombot.

   MEGJEGYZÉS: A szalmaterelő tartólemezt gáztöltésű rugóteleszkópok tartják.

3. Tolja lefelé a kart (B) a terítési szélesség növeléséhez. A terelő (A) felfelé mozdul.

4. Tolja felfelé a kart (B) a terítési szélesség csökkentéséhez. A terelő (A) lefelé mozdul.

5. A terelőlapát tartólemez beállított helyzetben való rögzítéséhez húzza meg az (E) gombot.

MEGJEGYZÉS: A T670 kombájn esetén a szecskázó egy kiegészítő alsó lemezzel van felszerelve a terítési szélesség növelése érdekében. Ez a kiegészítő alsó lemez más kombájn modellekre is felszerelhető. Keresse fel John Deere márkakereskedőjét.
