Hátsó híd beállítása

VIGYÁZAT: A HillMaster kombájnokon a hátsó híd elmozduló részének a legmagasabb állásában kell lennie, hogy a kombájn magassága ne haladja meg a közúton haladó járművek számára megengedett 4 m (13 ft 1.5 in.) értéket.

FONTOS: A kihúzható tengely végeket legalább az első furatig ki kell húzni, hogy a hátsó kerekek ne érjék el a kombájn vázát kanyarodás közben.

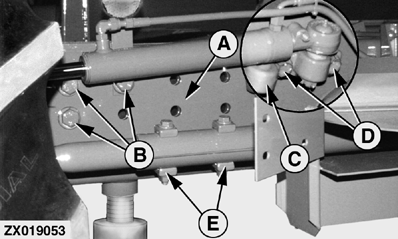

ZX019053-UN-26NOV99

H42598-UN-03JAN92

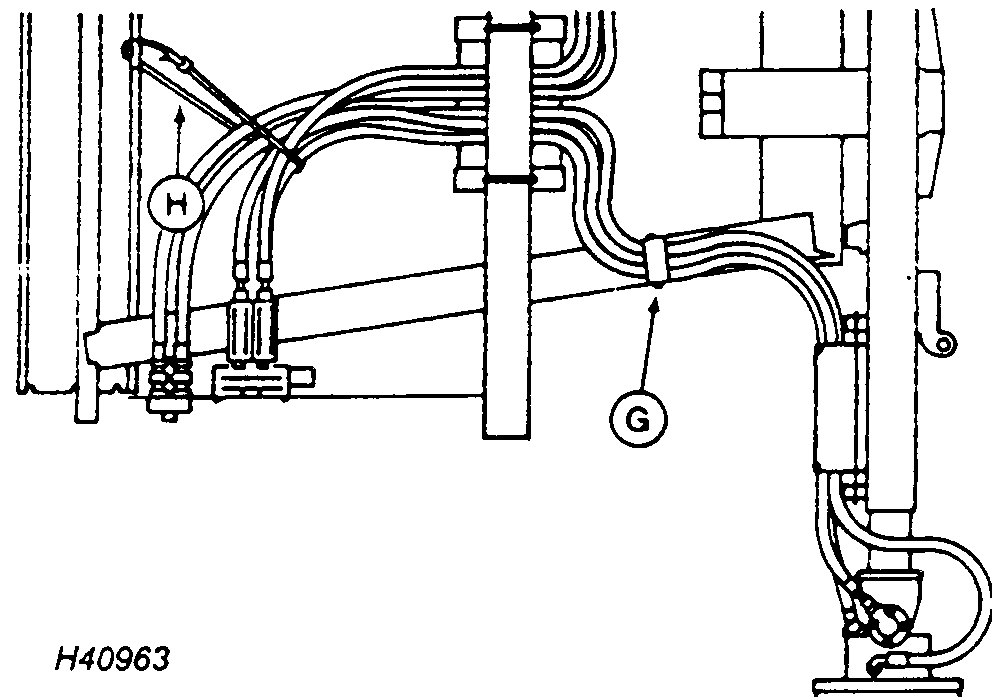

H40963-UN-18MAY89

A - Hajtott hidak

B - Csavarok

C - Csavarok

D - Csavarok

E - A kormányösszekötő rúd csavarjai

F - Tömlőbilincs

G - Tömlőbilincs

H - Rögzítőszalag

A hátsóhíd állítható ahhoz, hogy a hátsó kerék a mellső kerekek nyomában haladjon.

VIGYÁZAT: A híd szélességének beállításakor a kombájn hátsó vázát fel kell emelni és a balesetek elkerülése érdekében megfelelően alá kell támasztani.

Bakolja fel a híd egyik oldalát (A). Távolítsa el a (B) és (C) csavarokat, a henger csavarokat (D) és a kormányösszekötő csavarjait (E).

Lazítsa meg a kormányzás tömlőbilincseit (F) a tömlők utánállításához. A túllógó hidraulika tömlők a híd vázában tarthatók. A tömlő beállítása után húzza meg a bilincseket.

Ha a kombájn összkerékhajtással rendelkezik, lazítsa meg a (G) bilincset és a (H) rögzítőpántot. Húzzon át a bilincsen elegendő tömlőt ahhoz, hogy átállíthassa a hidat. A híd beállítása után húzza meg a bilincset és feszítse meg a rögzítőpántot.

A kormányösszekötő furatai azonos mértékben állíthatók, így biztosítják a megfelelő méretet.

Helyezze vissza a (B), (C), (D) és (E) csavarokat a megfelelő furatba.

Húzza meg a csavarokat (B), (C) és (D) 620 Nm (460 lb-ft) nyomatékkal.

FONTOS: A hátsó híd beállítása után emelje fel teljesen a tengely egyik oldalát (amíg az hozzá nem ér az ütközőhöz). A hátsó kerekek a tengely teljes kilengése esetén (jobb és bal) és ütközésig forgatott kormánykeréknél sem érhetnek hozzá a kombájn vázához vagy a pelyvaterítőhöz (ha az fel van szerelve).

Ellenőrizze, hogy az összekötő rúd nem érintkezik-e a pelyvaterítővel.
