Dobkosár beállítása

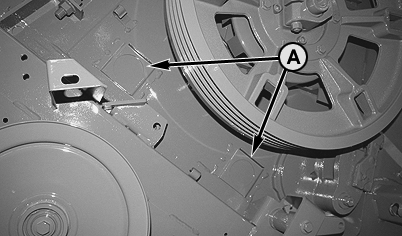

ZX1045822-UN-10FEB12

Ellenőrzőnyílás fedele, jobb oldal

ZX1045823-UN-14FEB12

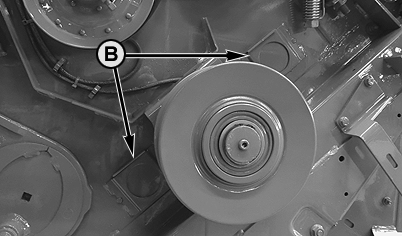

Ellenőrzőnyílás fedele, bal oldal

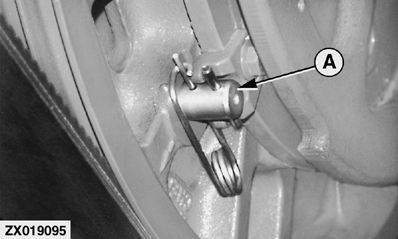

A kosár nyitása

ZX019095-UN-02DEC99

Vegye ki a menesztőcsapot (A), hogy a cséplődob könnyen elforduljon.

Nyissa ki addig a kosárhézagot, amíg a működtető motor “racsnizni” nem kezd.

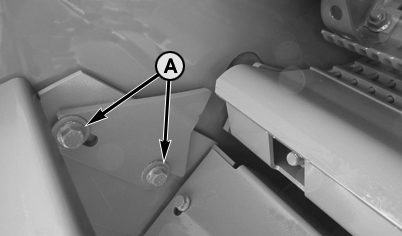

A dobkosár ütköző meglazítása

ZX1045824-UN-10FEB12

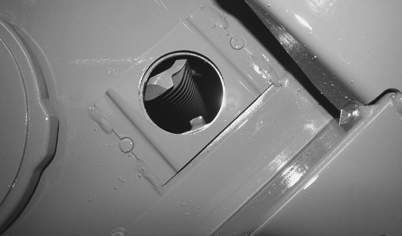

A kosár zárása

ZX1045825-UN-10FEB12

Forgassa a cséplődobot addig, amíg a verőléc az alátéttel látható nem lesz az első ellenőrzőnyíláson keresztül.

Közelítse a kosarat addig, amíg a kosárléc nem látszik az ellenőrző furaton keresztül.

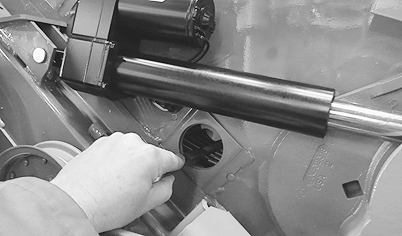

Tegye be a hézagmérőt a jobb első ellenőrzőnyílásba.

ZX1045826-UN-14FEB12

Helyezzen egy 5 mm-es (0.20 in.) hézagmérőt az első ellenőrzőnyílásba.

Lassan állítsa a kisebbre a hézagot addig, amíg “racsnizás” nem hallatszik.

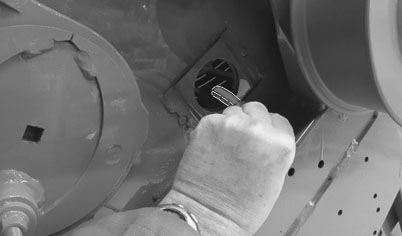

Tegye be a hézagmérőt a bal első ellenőrzőnyílásba.

ZX1045827-UN-15FEB12

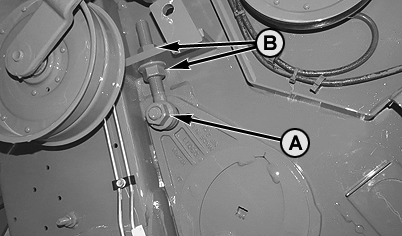

ZX1045828-UN-14FEB12

Menjen át a kombájn bal oldalára, és egy hézagmérővel ellenőrizze a hézagot az első ellenőrzőnyílásnál a verőléc és a dobkosár között.

Ha állítás szükséges, lazítson az állítócsavaron (A), és az anyával (B) állítsa be a megfelelő hézagot.

Húzza meg a csavart (A) az előírás szerint.

Tétel	Mérés	Specifikáció
Csavar (A)	Meghúzási nyomaték:	285 Nm (200 lb-ft)

Vegye ki a hézagmérőt a dobkosár bal oldaláról.

Vegye ki a hézagmérőt a jobb első ellenőrzőnyílásból.

ZX1045826-UN-14FEB12

Nyissa meg kissé a dobkosarat, és vegye ki a hézagmérőt a dobkosár jobb oldaláról.

Ha kivette a hézagmérőket, nyissa maximumra a cséplőhézagot.

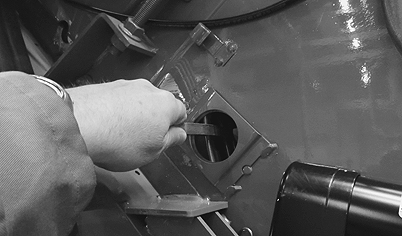

Tegye be a hézagmérőt a jobb hátsó ellenőrzőnyílásba.

ZX1045829-UN-14FEB12

ZX1045830-UN-14FEB12

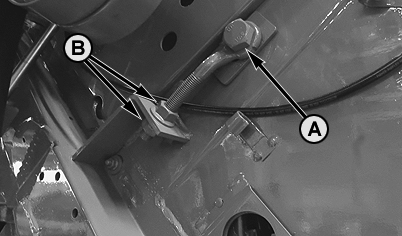

Forgassa a cséplődobot jobbra addig, amíg az alátét és a verőléc látható nem lesz a hátsó ellenőrző furaton keresztül.

Helyezze be a hézagmérőt a jobb hátsó ellenőrzőnyílásba.

Lassan állítsa a kisebbre a hézagot, míg a verőléc a hézagmérőre nem támaszkodik, s “racsnizás” nem hallatszik. Ha a racsnizás azelőtt hallatszik, mielőtt a kosár elérné a dobot, állítás szükséges.

Lazítsa meg az (A) csavart az állítócsavaron, s állítsa be a (B) anya segítségével a hézagot.

Húzza meg a csavart (A) az előírás szerint.

Tétel	Mérés	Specifikáció
Csavar (A)	Meghúzási nyomaték:	285 Nm (200 lb-ft)

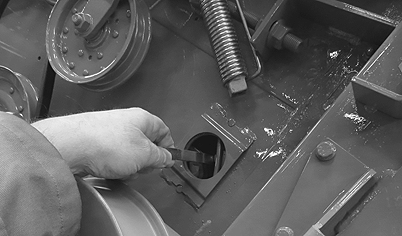

Tegye be a hézagmérőt a bal hátsó ellenőrzőnyílásba.

ZX1045831-UN-14FEB12

ZX1045832-UN-14FEB12

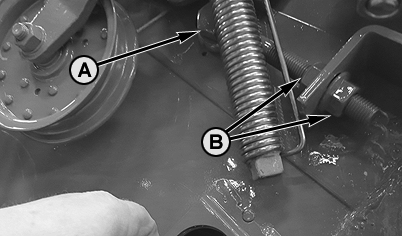

Menjen át a kombájn bal oldalára, és egy hézagmérővel ellenőrizze a hézagot a bal hátsó ellenőrzőnyílásnál a verőléc és a dobkosár között.

Ha állítás szükséges, lazítson a tartócsavaron (A), és az anyával (B) állítsa be a megfelelő hézagot.

Húzza meg a csavart (A) az előírás szerint.

Tétel	Mérés	Specifikáció
Csavar (A)	Meghúzási nyomaték:	285 Nm (200 lb-ft)

Vegye ki a hézagmérőt a jobb hátsó ellenőrzőnyílásból.

ZX1045829-UN-14FEB12

Menjen át a jobb oldalra, nyissa meg kicsit a dobkosarat, és vegye ki a hézagmérőt.

Nyissa ki maximumra a cséplőhézagot.

Tegye be a hézagmérőt a jobb első ellenőrzőnyílásba.

ZX1045826-UN-14FEB12

Forgassa a cséplődobot balra addig, amíg az alátét és a verőléc látható nem lesz az első ellenőrzőnyíláson (A) keresztül.

Közelítse a kosarat addig, amíg a kosárléc nem látszik az ellenőrző furaton keresztül.

Helyezze be a hézagmérőt a verőléc és a kosár közé.

Lassan állítsa a kisebbre a hézagot, amíg a verőléc a hézagmérőre nem támaszkodik és “racsnizás” nem hallatszik.

Húzza meg a dobkosár ütközőt.

ZX1045824-UN-10FEB12

Csúsztassa neki a dobkosár ütközőt a dobkosárnak, és húzza meg újra a csavarokat (A) az ütköző rögzítéséhez.

A dobkosár beállítását követően forgassa meg kézzel a cséplődobot, és ellenőrizze, hogy akadálytalanul forog-e.
