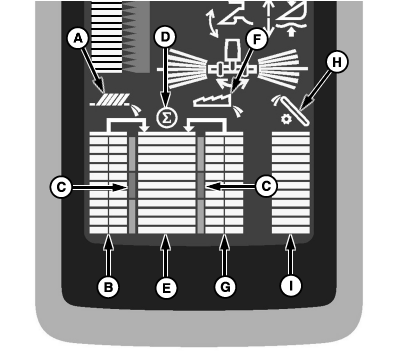

VisionTrak kijelző

H94445-UN-19NOV09

• A motor jár
• Közúti biztonsági kapcsoló szántóföld helyzetben van
• A vágóasztal és a cséplőmű bekapcsolva.

A VisionTrak monitor az érzékelők segítségével reprezentatív mintát vesz a tisztítórendszerről és a magleválasztó rendszerből, figyeli a veszteséget. A VisionTrak folyamatosan figyeli a gép teljesítményét, hogy lehetővé tegye a kezelő számára a gép maximális kapacitásának kihasználását. A veszteség mértékének változását a grafikonok mutatják.

A szemveszteségre vonatkozó információkat három függőleges oszlopgrafikon mutatja.

Tisztítórendszer szimbólum (A): a rendszer megfelelő működését jelzi.

Tisztítórendszer-veszteség jelzés (B): a szemveszteséget mutatja a tisztítórendszerben.

• A tisztítórendszeren keletkező átlagos veszteséget a kijelző bal oldalán lévő, két szomszédos, függőleges oszlopgrafikon mutatja.

Normál tartomány (C) (zöld tartomány): a tartomány középvonalában lévő vonalak az elfogadható mértékű veszteséget jelzik.

Összegzés szimbólum (D): a sávos kijelzés felett jelenik meg.

Teljes veszteség jelzés (E): a tisztítórendszer és a cséplőszerkezet területén keletkező átlagos szemveszteséget mutatja.

• Az összes veszteséget a kijelző közepén lévő függőleges oszlopgrafikon mutatja.
• A tartomány középvonalában lévő két vízszintes vonal a kalibrált normál tartományt jelzi.

MEGJEGYZÉS: Ha a magméret beállítása helytelen, az összes veszteség információja sem lesz pontos.

Cséplőrendszer szimbólum (F): a rendszer megfelelő működését jelzi.

Cséplőrendszer veszteség jelzés (G): a szemveszteséget mutatja a cséplőrendszerben.

• A cséplőrendszeren keletkező átlagos veszteséget a kijelző bal oldalán lévő, két szomszédos, függőleges oszlopgrafikon mutatja.

Kalászvisszahordó szimbólum (H): a rendszer megfelelő működését jelzi.

Visszahordott kalászmennyiség jelzés (I): a visszahordott mennyiséget mutatja.

• A visszahordott kalász mennyisége a teljes mennyiség százalékaként látható, egy vízszintes oszlopdiagramon.
• A visszahordott kalászmennyiség a kalászvisszahordón áthaladó anyag (mag és egyéb) teljes mennyiségeként kerül meghatározásra.

Ellenőrizze a kalászérzékelő kijelzését a vízszintes grafikonon. A grafikon egy vizuális segítség, amelynek segítségével a kezelő rendszeresen figyelheti hogy nő vagy csökken a visszahordott kalász mennyisége.

Ha a grafikon a mennyiség növekedését jelzi, lassítson le a kombájnnal, és figyelje, hogy visszaáll-e az elfogadható veszteségérték a grafikonon.

Ha a grafikon a lassítást követően nem megy vissza elfogadható mértékre, kapcsolja ki a vágóasztal hajtását. A grafikonnak nullát kell mutatnia (semmi nem látható a grafikonon). Kapcsolja be a vágóasztal hajtást: a grafikonnak vissza kell állnia az elfogadható veszteségérték állásba.

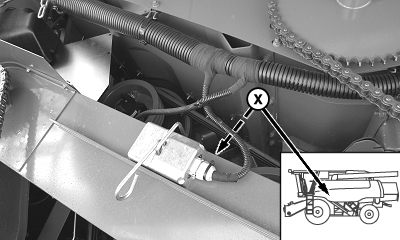

H97223-UN-01JUL10

X - Kalászvisszahordó érzékelő

1. VIGYÁZAT: A kalászvisszahordó szenzor egy Class 1M besorolású lézerberendezés, amely lézersugárzást bocsát ki amikor fezsültség alatt áll.

   A kalászvisszahordó érzékelőjén végzett szervizmunkák során legyen óvatos és ne nézzen közvetlenül a sugárba.

   Vegye ki a kalászérzékelőket a vizsgálat és a lencsék megtisztítása céljából, ha szükséges. MEGJEGYZÉS: A kalászérzékelő (X) két részből áll. Egy-egy rész került felszerelésre a kalászvisszahordó mindkét oldalára.

2. Ha a lencsék tiszták, vegye ki és ellenőrizze az alattuk lévő port. Ha port talál, teljesen tisztítsa meg a területet és szerelje vissza a lencséket úgy, hogy a tömítések tömítsenek.
3. Szerelje vissza az érzékelőt, és ellenőrizze a rendszert.

MEGJEGYZÉS: Nedves körülmények között anyag halmozódhat fel a felhordólánc lapátjain. Ebben az esetben meg kell tisztítani a felhordóláncot.

Átmeneti megoldásként a kalászvisszahordó kalibrálható úgy (LC1 106 címen), hogy kompenzálja az anyagfelhalmozódáat a kalászvisszahordón.

A felhordó tisztítását követően végezze el újra a kalibrálást.
