Kapcsoló rudazat beállítása (háromfokozatú sebességváltó váltókarral)

H68534-UN-12JUN01

H68704-UN-12JUN01

A burkolat a láthatóság miatt le van szerelve

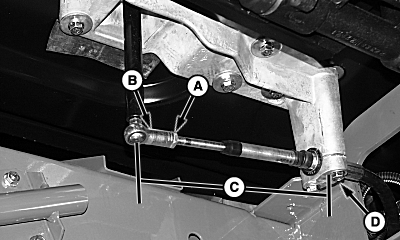

A - Anya

B - Gömbcsukló

C - A méret 237 mm (9-5/16 in.)

D - Bilincs

E - Kapcsolókar

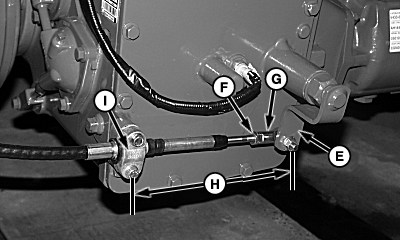

F - Anya

G - Gömbcsukló

H - A méret 237 mm (9-5/16 in.)

I - Bilincs

Ha a sebességváltókar kapcsolása nehéz, ez nem jelenti azt feltétlenül, hogy a bowdent kell állítani.

A nehéz kapcsolást az alábbiak is okozhatják:

Sérült, szennyezett, rozsdás, vagy becsípődött bowden. Ellenőrizze, tisztítsa meg, s állítsa be a bowdent.

Belső sebességváltó problémák: Ha erre gyanakszik, hívja a John Deere szervizt.

A kapcsoló rudazat beállításához kapcsolja a váltót kettes fokozatba. A kapcsolókar kettesben enyhén előre dől.

A fülke alól lazítsa meg az anyát (A), és állítsa a gömbcsuklót (B) az előírt távolságra (C).

Tétel	Mérés	Specifikáció
Gömbcsukló	Távolság	237 mm (9-5/16 in.)

Ne állítsa a (D) bilincset.

Az (E) kapcsolórúd - ahogy az ábra is mutatja - függőleges helyzetben kell hogy álljon. Lazítsa meg az anyát (F) és állítsa be úgy a gömbcsuklót (G), hogy annak csapja egy vonalba kerüljön a kapcsolókaron (E) lévő furattal.

Ellenőrizze a (H) távolságot.

Tétel	Mérés	Specifikáció
Gömbcsukló	Távolság	237 mm (9-5/16 in.)

Ne állítsa az (I) bilincset.
