A kombájn kijáratása, tisztítása

H39607
H39607-UN-11OCT88

Ha átállás, vagy közúti közlekedés miatt ki kell takarítani a kombájnt, végezze el az alábbiakat.

Kapcsolja le az adaptert a kombájnról.

Nyisson ki minden ajtót és leeresztőnyílást, és vegye le a fedeleket.

VIGYÁZAT: Működtesse a kürtöt.

Az ürítés során senki ne álljon a kombájn közelében.

Indítsa be a motort, kapcsolja be a cséplőhajtást, és járassa a gépet, amíg az összes anyag el nem távozik.

Álljon a kombájnnal lejtőre, hogy a lerakodott szennyeződés ki tudjon hullni.

Állítsa le a motort és vegye ki az indítókulcsot.

Kapcsolja be a rögzítőféket, és ékelje ki a kerekeket.

VIGYÁZAT: Amikor sűrített levegővel tisztítja a szennyezett részeket, viseljen védőszemüveget és porvédő álarcot!

A kombájn tetejénél kezdve, takarítsa le az egész gépet.

VIGYÁZAT:

ZX1038402
ZX1038402-UN-26MAY10

ZX1038401
ZX1038401-UN-03MAY10

ZX1038403
ZX1038403-UN-26MAY10

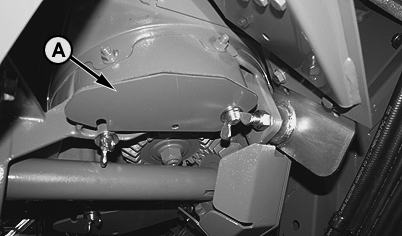

A - Tisztítóajtó

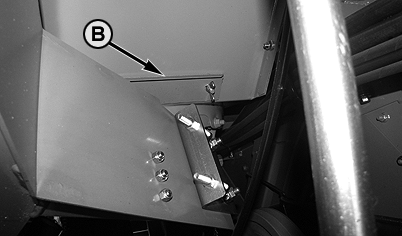

B - Tisztítóajtó

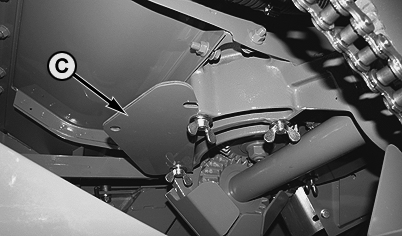

C - Tisztítóajtó

Állítsa le a motort, kapcsolja be a rögzítőféket, és vegye ki a gyújtáskulcsot.

Tisztítsa ki a szemeket a magtartály keresztcsigák alól.

Az ürítőcsiga leeresztő sarkaiban összegyűlt szemeket seperje le alulra.

ZX1038404
ZX1038404-UN-26MAY10

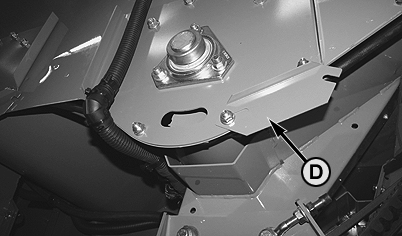

D - Tisztítóajtó, jobb

Illesszen egy levegő fúvókát 30 cm (1 ft) mélyre a magtartály alján lévő nyílásba (D; a jobb oldalon), és fúvassa ki az anyagot.

Tolja be a fúvókát tovább 30 cm (1 ft)-enként, és fúvassa ki a maradék szennyeződést.

H54048
H54048-UN-18FEB99

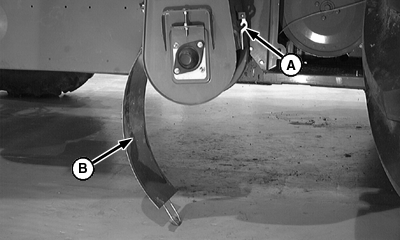

A - Bilincs

B - Alsó tisztamag felhordó ajtó

Oldja ki a zárat (A), és nyissa le a tisztamag felhordó tisztítóajtaját (B).

H60952
H60952-UN-04OCT99

A - Zárak

B - Magtartály ablak

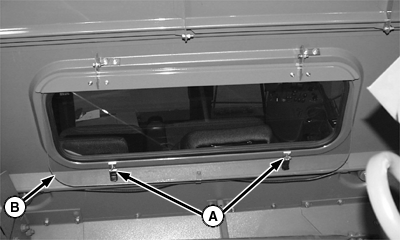

Lazítsa fel az (A) bilincseket, és hajtsa fel a (B) ablakot.

Tisztítsa meg az ablak mögött, valamint az elsődleges előtéttengely, és a cséplődob környezetét.

ZX1038406
ZX1038406-UN-26MAY10

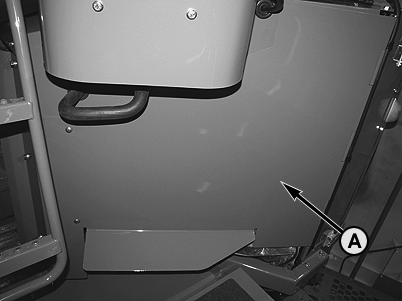

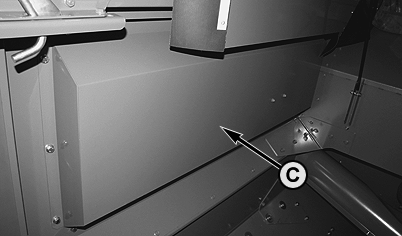

Szerelje le a magtartály hátulján található panelt (A), és tisztítsa ki a motortérnek ezt az oldalát.

ZX1038405
ZX1038405-UN-26MAY10

ZX1031197
ZX1031197-UN-27OCT02

B - Burkolat

C - Burkolólemez

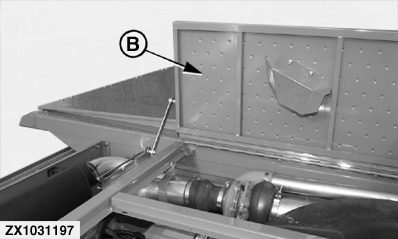

Nyissa ki a burkolatot (C), a fedelet (B), és hajtsa fel a létrát.

Tisztítsa le a motort és a motorteret.

ZX1045850
ZX1045850-UN-09MAY12

A - Szűrőrács

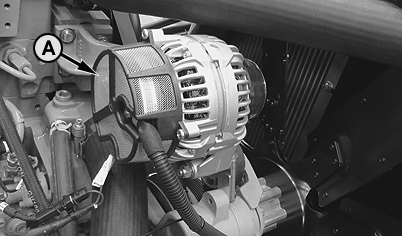

Szerelje le a rostát (A) és tisztítsa meg.

ZX1039170
ZX1039170-UN-11NOV11

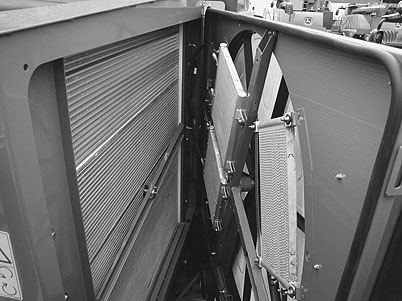

Tisztítsa meg a radiátort, olajhűtőt, kondenzátort, és forgó szitaszűrőt. Tisztítsa meg az üzemanyagtartály tetejét.

ZX1037753
ZX1037753-UN-25SEP06

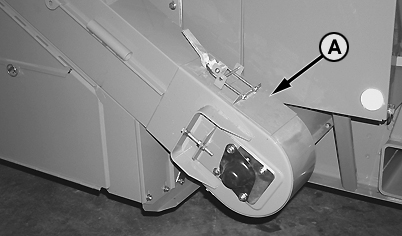

A - Felhordó ajtó

VIGYÁZAT: Állítsa le a motort és vegye ki az indítókulcsot.

Nyissa ki az alsó kalászvisszahordó ajtót (A).

Fentről lefelé haladva tisztítsa meg a felhordót, és tisztítsa ki a kalászfelhordó csigát is.

ZX1039159
ZX1039159-UN-26SEP11

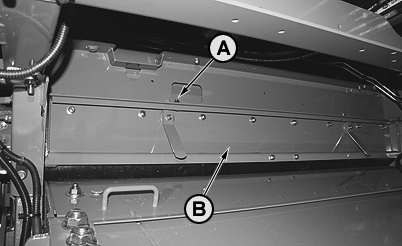

A - Fejes csavar

B - Ajtó

Vegye ki a csavart (A), és fordítsa el a kart az ajtó (B) kinyitásához. Ismételje meg a másik oldalon is. Takarítsa ki a pelyvát a cséplődob és az oldallemezek közül. Takarítsa ki a maradék pelyvát a dobból, és a kosárból. Takarítsa ki a cséplődob belsejét. Takarítsa ki a felső kalászvisszahordó csiga házat belülről, és a környékét.

VIGYÁZAT: Az előtisztító csigák fedelének tömítése az üzemelés során kiélesedik. Balesetveszélyes! Karbantartás során legyen rendkívül óvatos.

H68053
H68053-UN-16MAY01

A - Felső ajtó

B - Alsó ajtók

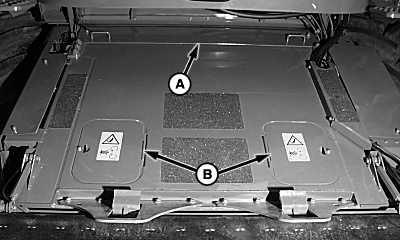

Tisztítsa ki a ferdefelhordót a felső és alsó ajtókon keresztül (A) és (B).

VIGYÁZAT: Állítsa le a motort, kapcsolja be a rögzítőféket, és vegye ki a gyújtáskulcsot. A ferdefelhordó alatt végzett munka előtt mindig engedje le a biztonsági kitámasztót.

ZX1037747
ZX1037747-UN-13SEP06

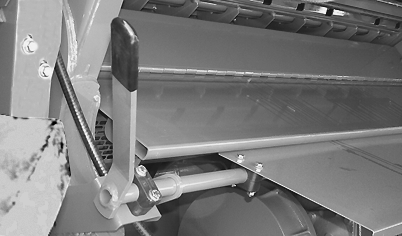

Engedje le a kőfogót, és az előtisztító csigák fedőlapját. Takarítsa ki a területet.

H39612
H39612-UN-11OCT88

H67701
H67701-UN-26APR01

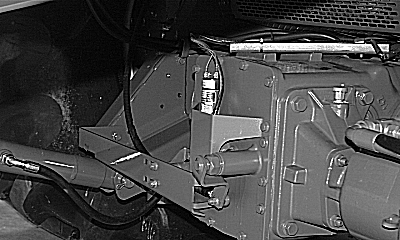

Vegye le az előtisztító felhordócsigák szerelőajtaját. Egy megfelelő kaparóval lazítsa fel, majd távolítsa el a szennyeződéseket.Takarítsa meg a híd, és a sebességváltó tetejét.

VIGYÁZAT: Az ujjas leválasztó modul és az utóverő terület tisztításakor kartont, ponyvát vagy szőnyeget kell az ujjas leválasztó tetejére helyezni.

ZX1039171
ZX1039171-UN-11NOV11

Tisztítsa meg az ujjas lazító és a szalmarázó környékét a szervizajtón keresztül (A).

ZX1039156
ZX1039156-UN-09AUG11

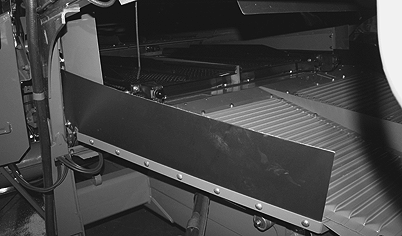

Szemrosta, törekrosta, előtisztító. Tisztítsa meg alaposan azokat a részeket, ahol a különböző lemezek találkoznak. A tisztításhoz maximálisan nyissa ki a szemrostát, törekrostát, és az előszűrőt.

Takarítsa ki a kalászvisszahordó és tisztamag csigák alatt lévő gyűjtőcsatornákat.

Tisztítsa le a hátsó híd környékét.

H69335
H69335-UN-18JUL01

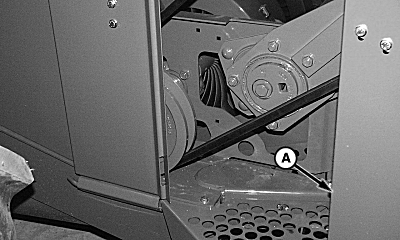

A - Alsó takarólemez

Csúsztassa hátra az alsó (A) takarólemezt, és tisztítsa meg a szelelő ventilátor környékét.

Tisztítsa meg a vágóasztalt és a tartozékait. Olvassa el az adapter, vagy a vágóasztal kezelési utasítást.
