Teljesítménymonitor

H95878-UN-29MAR10

Főmenü ikon (kijelző) / Főmenü kapcsoló (kartámasz)

H95847-UN-12OCT10

Teljesítménymonitor
Alkalmazás ikon

Érintse meg, vagy nyomja meg a megerősítés gombot, miután kijelölte a teljesítménymonitor ikont.

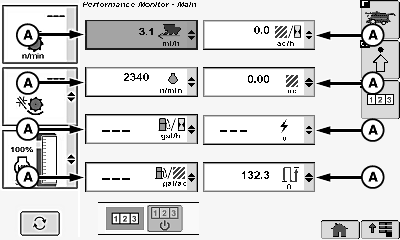

Teljesítménymonitor menü:

H95803-UN-05OCT10

A - Teljesítménymonitor menü

Megjelenik az átkonfigurált teljesítménymonitor menü az alábbi elemekkel:

• Átlagos üzemanyag-fogyasztás területegységenként (gal/acre, l/ha, gal/ha, l/acre)
• Pillanatnyi terület/óra
• Átlag terület/óra
• Betakarított terület (a bekapcsolt adatrögzítés mellett gyűjtött)
• Távolság (állandóan gyűjtött, nem függ az adatrögzítés állapotától)
• Pillanatnyi üzemanyag-fogyasztás (gal/h, l/h)
• Betakarítási termelékenység/óra (térfogat vagy tömeg)
• Tömegmérő
• Nedvességmérő

Érintse meg, vagy nyomja meg a megerősítés gombot, miután kijelölte a kívánt menü lehetőséget.

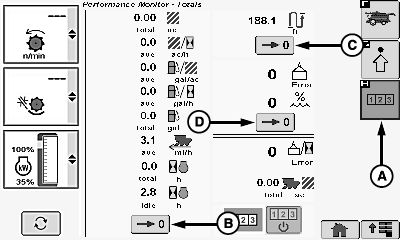

Teljesítménymonitor törlése:

H95810-UN-05OCT10

H95811-UN-23MAR10

A - Összesítés ikon

B - Területmérő nullázás ikon

C - Távolságmérő nullázás ikon

D - Tömeg- és nedvességmérő nullázás ikon

E - Törlés ikon

F - Nullázás ikon

G - OK ikon

Érintse meg, vagy nyomja meg a megerősítés gombot, miután kijelölte a kívánt számláló nullázó ikont:

MEGJEGYZÉS: A terület, távolság, tömeg és a nedvesség adatok törlése ezen az oldalon, nem törli az összesített ügyfél, gazdaság, tábla és termény adatokat.

Csak az adott oldalon szereplő számlálókat törli.

• Területmérő nullázás ikon (B)
  • A legutóbbi nullázás óta bejárt teljes területet mutatja.
• Távolságmérő nullázás ikon (C)
  • A legutóbbi nullázás óta megtett teljes távolságot mutatja.
• Tömeg- és nedvességmérő nullázó ikon (D)
  • A legutóbbi nullázás óta keletkezett tömeg- és a nedvességadatot mutatja.

Figyelmeztetető képernyő jelenik meg, hogy valóban törölni kívánja-e az adott összesített adatot.

FONTOS: Ha a többképernyős mód van bekapcsolva, ezen a képernyőn az összadatok nullázása más képernyőkön is lenullázhatja az összesített adatokat.

MEGJEGYZÉS: Az előző képernyőre való visszalépéshez érintse meg, vagy nyomja meg a megerősítés gombot, miután kijelölte a mégse (E) ikont.

Az összesített adatok nullázásához érintse meg, vagy nyomja meg a megerősítés gombot, miután kijelölte az nullázás (F) vagy az OK (G) ikont.

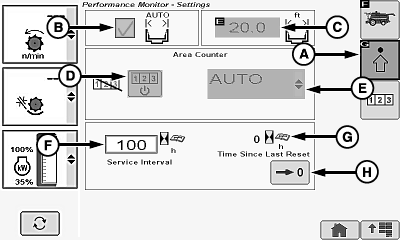

Teljesítménymonitor további beállítások

H95813-UN-05OCT10

A - További beállítások ikon

B - Automata szélesség mező

C - Manuális szélességállítás

D - BE/KI rögzítési állapot

E - Területszámláló menü

F - Szervizperiódus

G - Utolsó nullázás óta eltel idő

H - Nullázás ikon

• Automata szélesség mező (B)
  • MEGJEGYZÉS: Mindig a kezelőnek kell kipipálnia vagy törölnie.

• Manuális szélesség mező (C)
  • MEGJEGYZÉS: Mindig a kezelőnek kell törölnie.
    Automatikusan érzékeli, ha a kezelői beállítás adapter beállításokat igényel az adapter beállító képernyőn.

• BE/KI rögzítési állapot (D)
  • MEGJEGYZÉS: Mindig a kezelőnek kell törölnie.
    Automatikusan érzékeli, ha a kezelői beállítás adapter beállításokat igényel az adapter beállító képernyőn.

• Területszámláló menü (E)
  • MEGJEGYZÉS: Mindig a kezelőnek kell törölnie.
    Automatikusan érzékeli, ha a kezelői beállítás adapter beállításokat igényel az adapter beállító képernyőn.

• Szervizperiódus (F)
  • MEGJEGYZÉS: Hangriasztás és képernyő üzenet jelenik meg a beállított szervizperiódus előtti 20 üzemórán belül.
    Az periódus 0 és 999 óra között adható meg. A szervizperiódust le kell nullázni a szerviz elvégzését követően.

• Utolsó nullázás óta eltel idő (G)
  • Az utolsó szerviz nullázás óta eltelt gépüzemórát mutatja.

• Nullázás ikon (H)
  • Utolsó szerviz óta eltelt időt törli.

H95878-UN-29MAR10

Főmenü ikon (kijelző) / Főmenü kapcsoló (kartámasz)

H95845-UN-31MAR10

Kombájn fő alkalmazás ikon

Érintse meg vagy nyomja meg a megerősítés gombot, amikor kijelölésre kerül a kombájn főoldal ikon.
