Motor-tartozék hajtások szíjainak cseréje

VIGYÁZAT: Állítsa le a motort, kapcsolja be a rögzítőféket, és vegye ki a gyújtáskulcsot.

1.

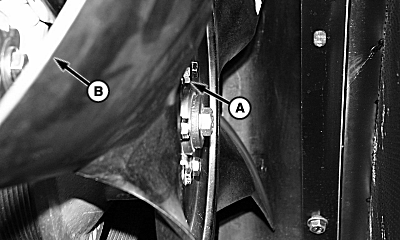

   H67316-UN-05APR01

   Motor ventilátor csavarok

   A - Csavarok (6 db)

   B - Ventilátor

   Vegye ki a csavarokat (A) és a ventilátort (B).

---




2.

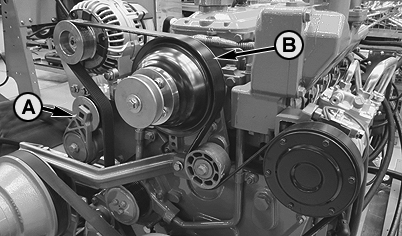

   ZX1045868-UN-25JUN12

   A - 13 mm-es (1/2 in.) dugókulcs hajtó

   B - Szíj

   A generátor szíj leszereléséhez az (A) dugókulcs hajtót helyezze a négyszög furatba, és szüntesse meg a szíj feszítését.

---




3. Vegye le a (B) szíjat.

4.

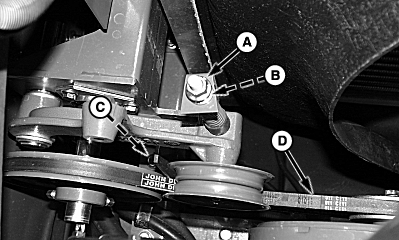

   H67321-UN-05APR01

   A - Anya

   B - Anya

   C - Rugós csap

   D - Szíj

   Vegye le az (A) anyát, lazítsa meg a (B) anyát, hogy a rugó feszítése megszűnjön.

---




5. Szerelje ki a (C) rugós csapot, és alátétet a feszítőrúdból.

6. Vegye ki a furatból a feszítőrudat, hogy a feszítés megszűnjön.

7. Vegye le a (D) szíjat.

8.
   ZX1045868-UN-25JUN12

   A - 13 mm-es (1/2 in.) dugókulcs hajtó

   B - Szíj

   A segédhajtás szíjának leszereléséhez az (A) dugókulcs hajtót helyezze a négyszög furatba, s szüntesse meg a szíj feszítését.

---




9. Vegye le a (B) szíjat.

10. Helyezze fel az új szíjat fordított sorrendben.

11.
    H67321-UN-05APR01

    A - Anya

    B - Anya

    C - Rugós csap

    D - Szíj

    Szerelje fel a (D) forgó szitaszűrő meghajtó szíjat.

---




12. Szerelje vissza a feszítőrudat, alátétet, és (C) rugós csapot.

13. Szerelje fel és húzza meg a (B) anyát olyan mértékben, hogy a feszítésmutató a rugó végénél legyen.

14. Szerelje fel, és húzza meg az (A) anyát.

15.
    H67316-UN-05APR01

    Motor ventilátor csavarok

    A - Csavarok (6 db)

    B - Ventilátor

    Szerelje be a ventilátort (B), majd húzza meg a ventilátor csavarokat (A) az előírt nyomatékkal.

    Tétel	Mérés	Specifikáció
    Ventilátor csavarok	Meghúzási nyomaték	62 Nm (45 lb-ft)

---
