Nagyteljesítményű üzemanyag-előszűrő (opció) cseréje

1. MEGJEGYZÉS:


   ZX1045874-UN-02JUL12


   RXA0084320-UN-26SEP05

   A - Szelep

   Miután a szűrőbetétet öt alkalommal átöblítette, tisztítsa ki a szűrőt. Cserélje ki a szűrőt, amennyiben a fény felé tartva nem szűrődik át rajta fény.

   Állítsa le a motort, és zárja el az üzemanyagtartály aljánál lévő csapot (A).

---

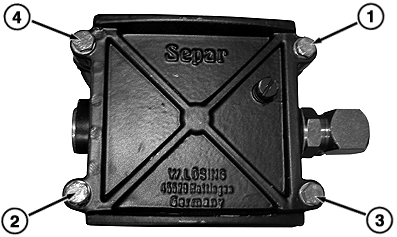

2. Lazítsa meg egyenletesen a fedélcsavarokat az ábrázolt sorrendben.

3. MEGJEGYZÉS: A fedél és a rugós kazetta újrahasználható de új szűrőbetétet kell behelyezni.

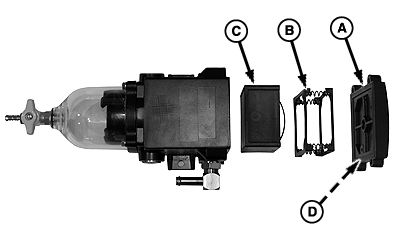

   H91103-UN-09APR08


   RXA0084320-UN-26SEP05

   A - Fedél

   B - Rugós kazetta

   C - Szűrőbetét

   D - Tömítés

   Távolítsa el a fedelet (A), a rugós kazettát (B) és a szűrőbetétet (C).

---




4. Szerelje be az új szűrőbetétet és a korábban kiszerelt rugós kazettát (B).

5. Vizsgálja meg a fedél tömítését (D), és cserélje ki, ha szükséges.

6. Szerelje össze a fedelet, majd húzza meg a csavarokat az ábrán látható sorrendben (átlósan).

7. Nyissa ki az üzemanyagtartály alatt lévő csapot.

8. Fordítsa az gyújtáskapcsolót ON állásba 60 másodpercre, hogy az üzemanyag szivattyú légteleníthesse az üzemanyag rendszert.

9. Indítsa be a motort, és járassa 3-5 percig alapjáraton. Ha a motor nem indul vagy leáll, nézze meg az “Üzemanyag elő- és finomszűrő betét—Csere” című részt.
