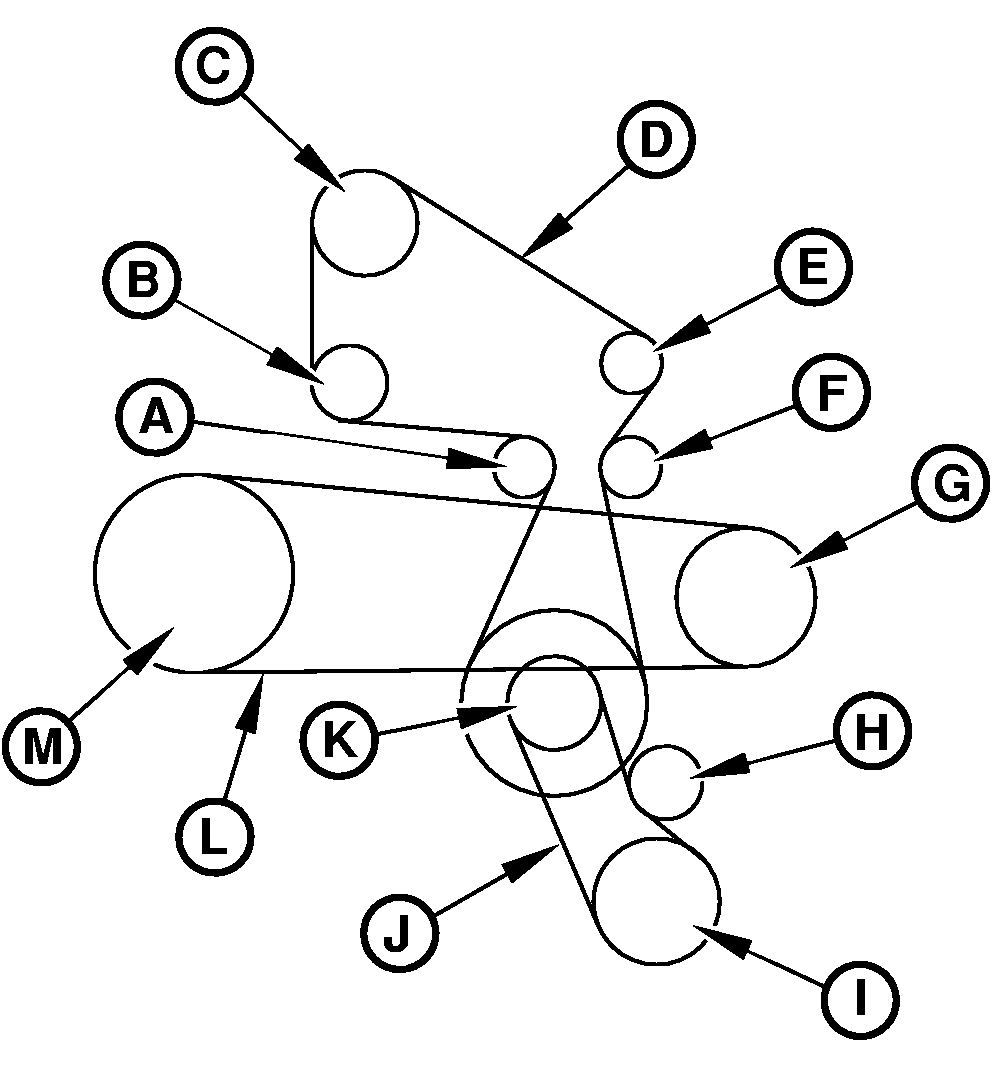

Motor tartozékok hajtószíjainak elvezetése (9,0 l-es motor, átmeneti Tier 4/Stage III B)

ZX1046403-UN-27AUG12

A - Rugóterhelésű feszítőgörgő

B - Generátor

C - Légkondicionáló kompresszor

D - Többpályás ékszíj

E - Terelő görgő

F - Terelő görgő

G - Változó áttételű ventilátorhajtás

H - Forgó hűtőrács előtéttengely hajtás feszítőtárcsája

I - Forgó hűtőrács hajtótárcsa

J - Forgó hűtőrács hajtószíj

K - Forgó hűtőrács hajtótárcsa

L - Ventilátorhajtó ékszíj

M - Ventilátor hajtótárcsa
