A verőlécek és a dob burkolólemezeinek cseréje (opció)

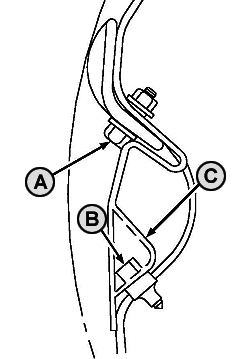

ZX1045891-UN-31AUG12

A - Verőléc rögzítőcsavar

B - Töltőtér fedél rögzítőcsavar

C - Töltőtér fedél

FONTOS: Ha egy verőlécet kell cserélni, a vele szemben lévő lécet is cserélni kell, nehogy a dob kiegyensúlyozatlanná váljon.

MEGJEGYZÉS: A verőlécek kétdarabos pótalkatrész készletben kaphatók.

A hajlott verőléceket mindenképpen cserélje ki.

Húzza meg az (A) és (B) csavarokat az előírt nyomatékra.

Tétel	Mérés	Specifikáció
Csavarok (A)	Meghúzási nyomaték	130 Nm (95 lb-ft)

Tétel	Mérés	Specifikáció
Csavarok (B)	Meghúzási nyomaték	70 Nm (50 lb-ft)

A dobtakaró lemezek (C) szükségesek kukorica betakarításhoz.

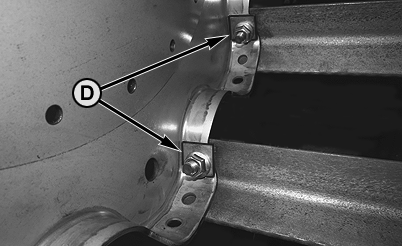

ZX1045892-UN-31AUG12

D - Szögletes alátét

FONTOS: A peremes anya kellő megtámasztása érdekében mindig használjon szögletes alátétet (D).
