Fuel System (Interim Tier 4/Stage III B)

CAUTION:

H98377
H98377-UN-30SEP10

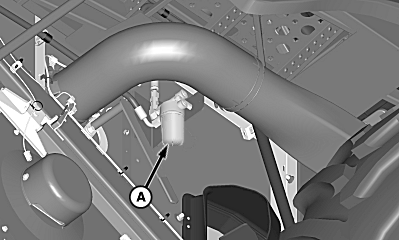

Fuel Precleaner Filter

H95398
H95398-UN-17FEB10

A - Precleaner Bowl

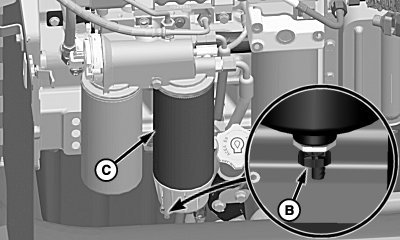

B - Drain

C - Primary Fuel Filter

Shut OFF engine, set parking brake and remove key before performing maintenance work on fuel filters.

NOTE: Make sure that precleaner bowl is fully seated to prevent air from entering the fuel system.

Close fuel shut off valve on fuel tank.

Remove precleaner bowl (A) and clean screen if dirty fuel was used.

Open drain (B) to inspect fuel system for water in primary filter (C), (see Service Engine section).

If dirty fuel was used replace filter, (see Service Engine section).
