Discharge Beater Belt—Replacing

CAUTION:

H96952
H96952-UN-17JUN10

A - Cap Screws

B - Shield

Shut OFF engine, set parking brake and remove key.

Remove cap screws (A) and shield (B) from left-hand rear of machine.

H96953
H96953-UN-17JUN10

A - Nuts

B - Discharge Beater Belt

Loosen nuts (A) and remove belt (B) from sheave.


Spreader Equipped Machines

H99547
H99547-UN-05JAN11

A - Cap Screws

B - Shield

Remove cap screws (A) and shield (B).

H100562
H100562-UN-03MAR11

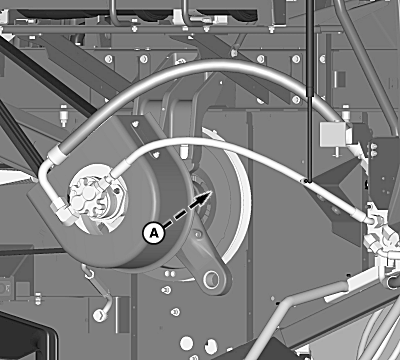

A - Discharge Beater Belt

Remove and discard belt (A) from jackshaft.

Install replacement discharge beater belt onto jackshaft.

Install previously removed shield and cap screws.


Chopper Equipped Machines

H96954
H96954-UN-27OCT10

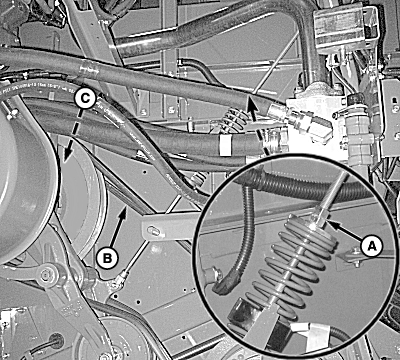

A - Nuts

B - Inner Chopper Drive Belt

C - Discharge Beater Belt

Raise chopper assembly fully with switch on left-hand sidesheet and remove chopper shields.

NOTE: Mark location of tensioner nuts before loosening to aid in reassembly.

Loosen nuts (A) and remove inner belt (B) from sheave.

Remove and discard belt (C) from chopper jackshaft.

H96955
H96955-UN-27OCT10

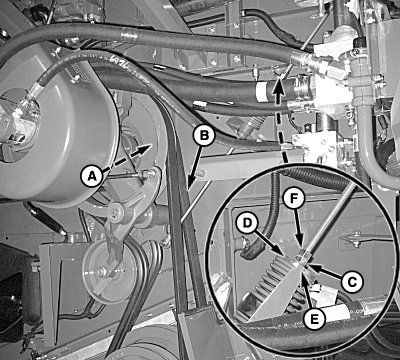

A - Discharge Beater Belt

B - Inner Chopper Drive Belt

C - Nut

D - Washer

E - Gauge

F - Nut

Install replacement discharge beater belt (A) onto chopper jackshaft.

Install inner belt (B) and verify that belt aligns with sheaves.

Lower chopper assembly fully with switch on left-hand sidesheet.

Tighten nut (C) until washer (D) is positioned between end of gauge (E) and bottom of step. Tighten lock nut (F).

Install previously removed chopper shields.

H96957
H96957-UN-18JUN10

A - Discharge Beater Belt

B - Nut

C - Washer

D - Gauge

E - Nut

Install discharge beater belt (A) onto sheave.

Tighten nut (B) until washer (C) is positioned between end of gauge (D) and bottom of step. Tighten lock nut (E).

H96952
H96952-UN-17JUN10

A - Cap Screws

B - Shield

Install shield (B) and retain with cap screws (A).
