Chopper Vanes—Adjusting

CAUTION:

H98656
H98656-UN-19OCT10

H98657
H98657-UN-19OCT10

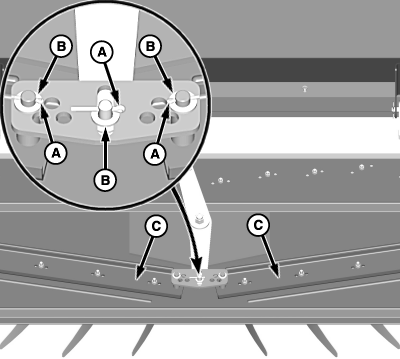

A - Cotter Pins

B - Washers

C - Slide Guides

Shut OFF engine, set parking brake and remove key.

NOTE: Adjustments can be made to chopper vanes if factory settings do not produce adequate spread width or even distribution.

Chopper vanes are factory set for 9.1 m (30 ft.) platforms.

Remove and retain cotter pins (A) and washers (B).

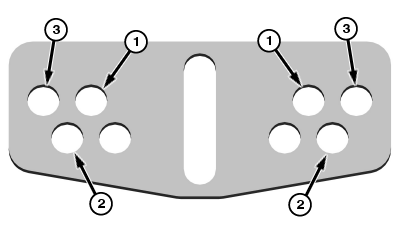

Adjust slide guides (C) to desired holes in adjustment plate.

  • Hole 1: 6.7 m (22 ft.) Header Position
  • Hole 2: 7.6 m (25 ft.) Header Position
  • Hole 3: 9.1 m (30 ft.) Header Position

Install previously removed washers and cotter pins.

OUO6075,0000A28-19-20101019
