Огнетушитель – заправка

1. ПРИМЕЧАНИЕ:

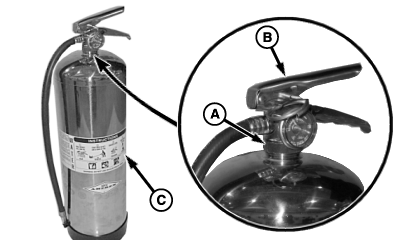

   H92727-UN-10SEP08

   A - Гайка

   B - Клапан в сборе

   C - Барабан

   Водный огнетушитель отправляется с завода-изготовителя незаправленным. Перед доставкой техники покупателю заправьте огнетушитель.

   В случае использования антифриза для защиты огнетушителя от замерзания необходимо выполнить полное опорожнение и техническое обслуживание.

   ВНИМАНИЕ: Перед заправкой огнетушителя в нем необходимо сбросить давление.

   Сбросьте остаточное давление, вылейте воду (или раствор антифриза), чтобы убедиться в отсутствии давления.

---




2. Ослабьте гайку (A) и снимите узел клапана (B) с баллона (C).

3. ВАЖНО: Огнетушитель не должен подвергаться влиянию низких температур, если не используется антифриз. Подробную информацию можно найти на этикетке огнетушителя.

   ПРИМЕЧАНИЕ: Используйте ингибитор коррозии, если в воде содержится большое количество хлора (40 чнм).

   Залейте в баллон чистую воду или раствор антифриза в количестве 9,5 л (2.5 гал).

   ПРИМЕЧАНИЕ: Уровень жидкости должен быть примерно на 15,2 см (6 дюйм.) ниже верха баллона.

4. ВНИМАНИЕ:

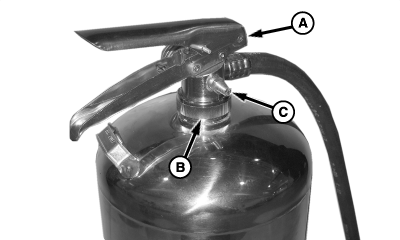

   H92728-UN-08SEP08

   A - Клапан в сборе

   B - Гайка

   C - Клапан поддержания давления

   Затяните гайку вручную в соответствии с техническими указаниями. Чрезмерное заворачивание с помощью ключа может привести к повреждению клапана.

   Установите узел клапана (A) и затяните гайку (B) в соответствии с техническими указаниями.

   Наименование	Единица измерения	Спецификация
   Гайка	Момент затяжки	11,3–11,9 Нм (100 – 105 фнт-дюйм.)

---




5. Снимите колпачок с клапана поддержания давления (C).

6. ПРИМЕЧАНИЕ: Установите регулятор давления воздушного компрессора более чем на 175 кПа (1,75 бар, 25 фнт/кв.дюйм) выше рабочего давления на манометре.

   ВНИМАНИЕ: Запрещено оставлять огнетушитель на длительное время подключенным к регулятору источника высокого давления. Никогда не нагнетайте избыточное давление. Огнетушитель может взорваться из-за избыточного давления.

   Нагнетайте давление в соответствии с техническими указаниями, используя воздух или азот.

   Наименование	Единица измерения	Спецификация
   Огнетушитель	Давление	690 кПа 6,9 бар (100 фнт/кв. дюйм)

7. ПРИМЕЧАНИЕ: Проверьте гайку, манометр, клапан поддержания давления, сварные швы баллона и отверстие клапана на утечки специальной жидкостью для поиска утечек или мыльной водой.

   Установите колпачок на клапан поддержания давления.

8.

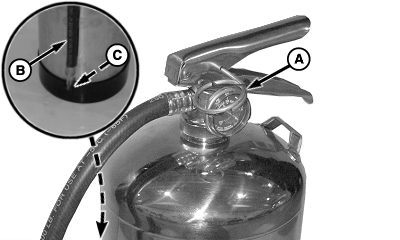

   H92729-UN-08SEP08

   A - Штифт

   B - Шланг и сопло в сборе

   C - Держатель

   Установите штифт (A) с передней стороны огнетушителя и нанесите пломбу.

---




9. Установите шланг и сопло (B) в держатель (C).

10. Установите огнетушитель в салоне машины.
