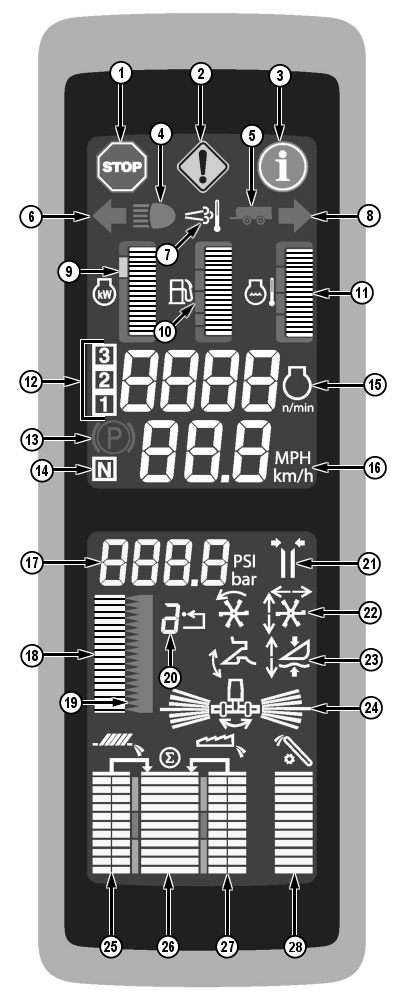

Угловая стойка кабины CommandTouch

H94923-UN-01DEC10

(2) — Предупредительный индикатор обслуживания (желтый): светится и мигает при наличии неисправности машины. Требуется остановить машину при первой возможности. На дисплее на подлокотнике отображается диагностический код неисправности.

(3) — Предупредительный индикатор информации (серый): светится и мигает при активном диагностическом коде неисправности. Предупреждает механизатора о состоянии машины. После подтверждения предупреждения сообщение на экране исчезает и предупредительная индикатор гаснет.

(4) — Индикатор дальнего света: показывает механизатору, что выбран дальний свет.

(5) — Индикатор освещения прицепа: светится, когда присоединен прицеп и включен указатель поворота.

(6) — Индикатор указателя левого поворота: показывает механизатору о планируемом левом повороте.

(7) — Индикатор очистки фильтра отработанных газов (Interim Tier 4/Stage III B): светится, когда система фильтрации отработанных газов активно выполняет очистку фильтра отработанных газов.

(8) — Индикатор указателя правого поворота: показывает механизатору о планируемом правом повороте.

(9) — Индикатор дозирования мощности двигателя: показывает механизатору процентное соотношение мощности двигателя, задействованное в данный момент.

ВАЖНО: Если стрелка указателя входит в красную область, значит, мощность двигателя достигла предела и он может заглохнуть. Снизьте обороты, чтобы стрелка указателя вернулась в зелёную или жёлтую область.

ПРИМЕЧАНИЕ: Для максимальной производительности техники и двигателя эксплуатируйте технику на мощностях в пределах зелёной и жёлтой областей.

• Зелёная область (35–100%)
• Жёлтая область (101–107%)
• Красная область (108–114%)

(10) — Индикатор уровня топлива: показывает количество топлива, оставшегося в баке. Когда уровень топлива достигает 10% (приблизительно один час работы), индикатор уровня топлива мигает, раздается звуковой сигнал и появляется сообщение о низком уровне топлива.

Индикатор показывает нулевое деление, когда бак топлива пустой.

(11) — Индикатор температуры двигателя: при нормальной рабочей температуре отображаются 7-9 делений.

Если звучит звуковой сигнал и появляется сообщение о температуре двигателя, остановите двигатель и немедленно проверьте неисправность.

H94923-UN-01DEC10

• Трехскоростные машины без ProDrive: показывает выбранную передачу. Светятся индикаторы 1, 2, 3 в зависимости от выбранной передачи.
• Двухскоростные машины ProDrive показывают выбранный в данный момент диапазон. Светятся индикаторы 1 и 2 в зависимости от выбранной передачи.

(13) — Индикатор стояночного тормоза: светится при выборе стояночного тормоза.

(14) — Индикатор нейтрали: показывает, что машина находится в нейтральном положении.

(15) — Индикатор частоты вращения двигателя: показывает частоту вращения двигателя.

(16) — Индикатор ходовой скорости: показывает ходовую скорость машины (км/ч или миль/ч).

(17) — Цифровой дисплей высоты жатки: показывает текущую высоту жатки.

(18) — Дисплей положения высоты жатки: показывает текущее положение жатки.

(19) — Дисплей установки высоты жатки: показывает механизатору заданное значение.

(20) — Код активации жатки: показывает выбранную кнопку активации.

(21) — Восстановление положения пластин днища: показывает активность системы.

(22) — Dial-A-Speed/восстановление положения мотовила:

• Dial-A-Speed (левая пиктограмма): показывает активность системы.
• Восстановление положения мотовила (правая пиктограмма): показывает активность системы.

(23) — Восстановление высоты жатки/определение высоты жатки/активное выравнивание жатки:

• Восстановление высоты жатки (левая пиктограмма): показывает активность системы.
• Определение высоты жатки (правая пиктограмма): показывает активность системы.
• Активное выравнивание жатки (правая пиктограмма): показывает активность системы.

(24) — Окно поперечного наклона: показывает положение рамы приёмной камеры.

(25) — Индикатор потерь зерноочистки: показывает потери зерна из зерноочистки.

(26) — Индикатор общих потерь: показывает общие потери зерна из зерноочистки и зоны сепаратора.

(27) — Индикатор потерь сепаратора: показывает потери зерна из зоны сепаратора.

(28) — Индикатор объёма недомолота: показывает объём отходов.
