Монитор рабочих характеристик VisionTrak (общие сведения)
ПРИМЕЧАНИЕ: Система VisionTrak активна при включенной жатке и в некоторых диагностических режимах.
H94446-UN-11NOV09
H94473-UN-31MAR10
Пиктограмма настроек комбайна
H95944-UN-05OCT10

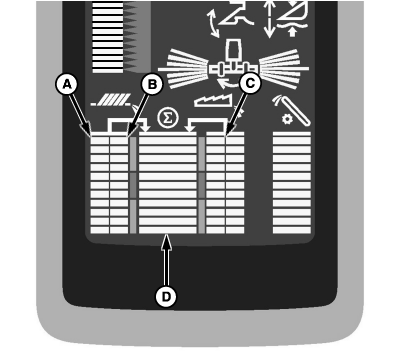

A - Индикатор работы зерноочистки (левый датчик)
B - Индикатор работы зерноочистки (правый датчик)
C - Индикатор работы сепаратора
D - Индикатор суммарных потерь

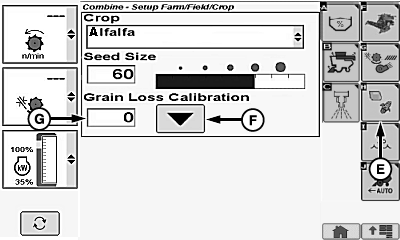

E - Пиктограмма настройки культуры
F - Пиктограмма калибровки
G - Калибровочное значение потери зерна
Монитор VisionTrak проверяет потери зерна, измеряя их в представительных пробах потерь зерна над зерноочисткой и в сепараторе. VisionTrak постоянно контролирует эксплуатационные характеристики машины, чтобы механизатор мог максимально использовать производительность машины. Изменение объема потерь отображается на гистограммах.Система VisionTrak может работать в одном из двух режимов.
Режим для машины стандартной комплектации (режим, установленный на заводе-изготовителе): Усредняет датчики зерноочистки. Чувствительность при работе этих индикаторов не меняется при изменении калибровки системы.
На индикаторы работы зерноочистки (A и B) (средние значения показаний датчиков зерноочистки) и индикатор работы сепаратора (C) выводятся показания каждого из трех датчиков. Индикатор суммарных потерь (D) показывает суммарные потери зерна на трех датчиках. Это суммарное значение можно отрегулировать таким образом, чтобы нормальной работе соответствовала средняя часть шкалы.
Режим для машины по спецзаказу: показывает работу каждого датчика зерноочистки по отдельности (обратитесь к дилеру компании John Deere). Чувствительность при работе этих индикаторов не меняется при изменении калибровки системы.
На индикаторы работы зерноочистки (A и B) (показания каждого датчика зерноочистки по отдельности) и индикатор работы сепаратора (C) выводятся показания трех датчиков. Индикатор суммарных потерь (D) показывает суммарные потери зерна на трех датчиках. Это суммарное значение можно отрегулировать таким образом, чтобы нормальной работе соответствовала средняя часть шкалы.
Определите размер зерна убираемой культуры (см. Монитор рабочих характеристик VisionTrak — эксплуатация в данном разделе).
Когда выделена пиктограмма настроек комбайна, коснитесь или нажмите кнопку подтверждения.
Когда будет выделена пиктограмма настройки культур (E), нажмите кнопку подтверждения.
Наладить комбайн и жатку на уровень потерь, приемлемый для данной культуры и полевых условий. Нажмите пиктограмму калибровки (F) при работе с необходимой производительностью. В результате этого текущие рабочие характеристики будут введены в память, а индикатор суммарных потерь будет установлен на центральное значение. Значение калибровки потерь зерна (G) также будет показано для справочных значений. Теперь система VisionTrak настроена так, чтобы облегчать механизатору поддержание производительной работы машины.
ПРИМЕЧАНИЕ: Центральная гистограмма теперь служит наглядным ориентиром. Механик-водитель может периодически обращаться к дисплею, чтобы проконтролировать, происходит ли увеличение или уменьшение объёма общих потерь.
Неожиданное увеличение показаний индикаторов при неизменных полевых условиях может свидетельствовать о забивке или засорении решета первой очистки или зернового решета. В этом случае остановите машину и устраните неисправность.
