Планка с дополнительными розетками

ПРИМЕЧАНИЕ:

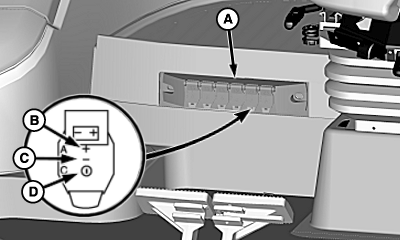

H94452-UN-14MAY10

A - Планка с дополнительными розетками

B - Контактная пластина – источник постоянного тока (+)

C - Контактная пластина — соединение на массу

D - Контактная пластина ((+), работает при ключе зажигания в положении ВКЛ)

Вспомогательный блок (A) оснащен шестью дополнительными электророзетками, которые находятся сзади внизу у правого окна. Эти розетки обеспечивают отключаемое и неотключаемое электропитание.

Контактная пластина (B) предназначена только для источника постоянного тока (+).

Контактная пластина (C) предназначена для соединения на массу.

Контактная пластина (D) служит для подключения вспомогательного источника питания (ключ зажигания в положении ВКЛ.).
