Установка устройства служебной радиосвязи
ВАЖНО:
H94464-UN-14MAY10
H96333-UN-14MAY10
A - Держатель антенны
B - Антенный кабель
Не устанавливайте радиоприёмник с потреблением тока более 3 А, так как это может привести к перебоям в работе электросистемы.Для установки дополнительных радиоприёмников или устройств служебной радиосвязи обратитесь к дилеру компании Джон Дир.

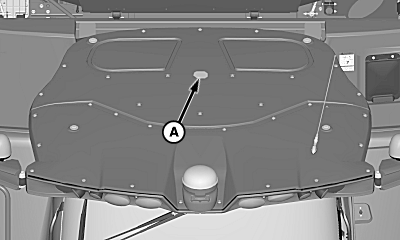

Держатель (A) антенны расположен в центре крыши кабины.
ПРИМЕЧАНИЕ: Снимите держатель стакана для прокладки антенного кабеля сквозь отверстие.

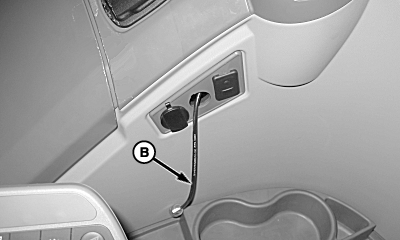

Кабель (B) антенны расположен в кабине справа под пультом управления в подлокотнике.
ВАЖНО: Будьте аккуратны, чтобы не повредить блоки управления, располагающиеся под напольным ковриком, при просверливании отверстий и установке самонарезающих винтов.
Используйте кронштейн, поставляемый производителем магнитолы, в качестве образца для просверливания необходимых отверстий сквозь напольный коврик, располагающийся под пультом управления на подлокотнике. Для установки кронштейна используйте самонарезающие винты.
ПРИМЕЧАНИЕ: Некоторые радиовещательные диапазоны могут быть источником помех в работе приёмника позиционного сигнала. Выберите другой радиовещательный диапазон или обратитесь к дилеру компании John Deere при потерях сигналов приёмником позиционного сигнала.
OUO6075,00003FB-59-20100816 |
