Идентификация пиктограмм дисплея

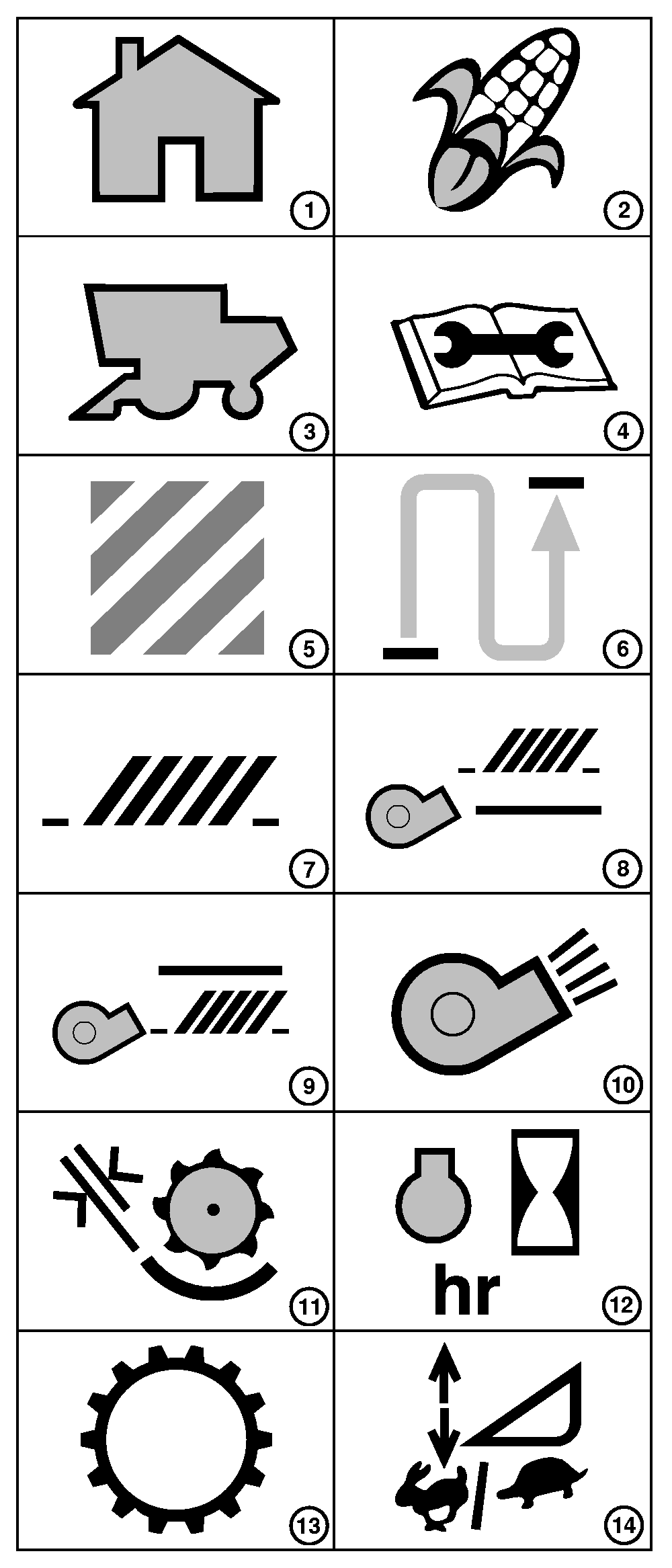

H90897-UN-28FEB08

Информация об уборке урожая (2): показывает текущие данные монитора урожайности, эксплуатационные характеристики/производительность, суммарные показатели и позволяет механизатору регулировать необходимые параметры.

Настройки (3): показывает текущие настройки машины, чувствительность учёта потерь зерна (размер зерна), текущую ширину захвата жатки, настройку влажности и настройку системы Harvest Smart (при наличии).

Диагностика и калибровка (4): показывает настройки машины, шаблоны результатов диагностики и специальные проверки (шаблоны).

Убранная площадь (5): показывает убранную площадь.

Убранное расстояние (6): показывает общее пройденное расстояние при текущей активной нагрузке.

Элементы зерноочистки (7): показывает общую пиктограмму настроек элементов решета первой очистки/зернового решета на домашней странице.

Решето первой очистки (8): показывает текущее положение решета первой очистки.

Зерновое решето (9): показывает текущее положение зернового решета.

Очистной вентилятор (10): показывает текущую скорость вращения вентилятора.

Скорость/зазор молотилки (11): показывает текущую скорость вращения ротора и зазор.

Моточасы двигателя (12): показывает общее время (часы) работы двигателя.

Многоскоростной редуктор приёмной камеры CommandTouch (при наличии) (13): показывает выбранную шестерню приёмной камеры молотилки.

Скорость изменения высоты жатки и чувствительность (14): показывает текущие настройки скорости и чувствительности жатки.

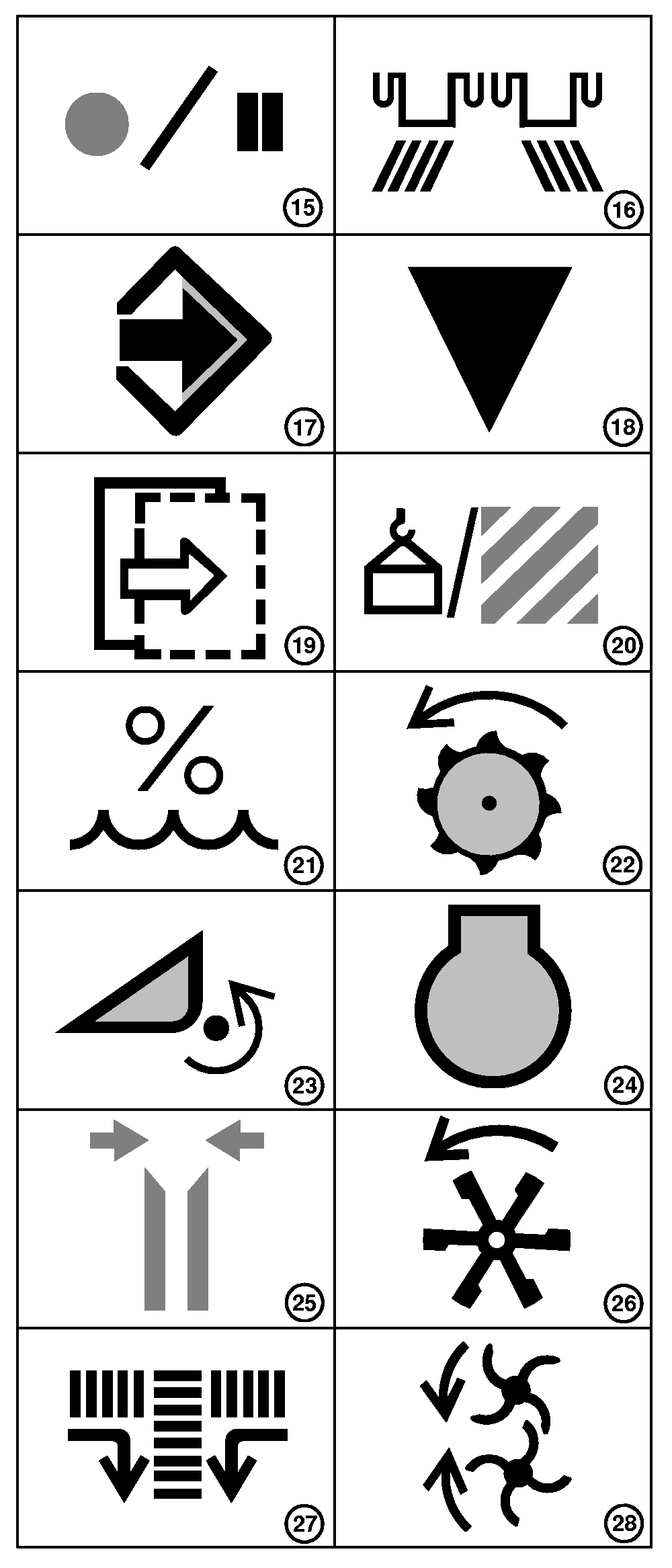

H90898-UN-28FEB08

Угол лопатки (при наличии) (16): показывает текущий угол наклона лопатки.

Ввести/принять (17): позволяет механизатору ввести/принять нужные данные или настройки.

Калибровка (18): позволяет механизатору калибровать определённые параметры.

Следующий шаг (19): позволяет механизатору просматривать следующую страницу с данными.

Урожайность (20): показывает среднюю или текущую урожайность культуры.

Влажность (21): показывает среднюю или текущую влажность.

Скорость барабана молотилки (22): показывает текущую скорость барабана молотилки.

Скорость вращения заднего вала (23): показывает текущую скорость вращения заднего вала.

Частота вращения двигателя (24): показывает текущую частоты вращения двигателя.

Зазор пластин днища (25): показывает текущий зазор пластин днища.

Скорость вращения мотовила (26): показывает текущую скорость вращения мотовила.

Скорость движения полотенной жатки (27): показывает текущую скорость движения полотенной жатки (при наличии).

Частота вращения соломоразбрасывателя (28): показывает текущую частоту вращения соломоразбрасывателя (при наличии).

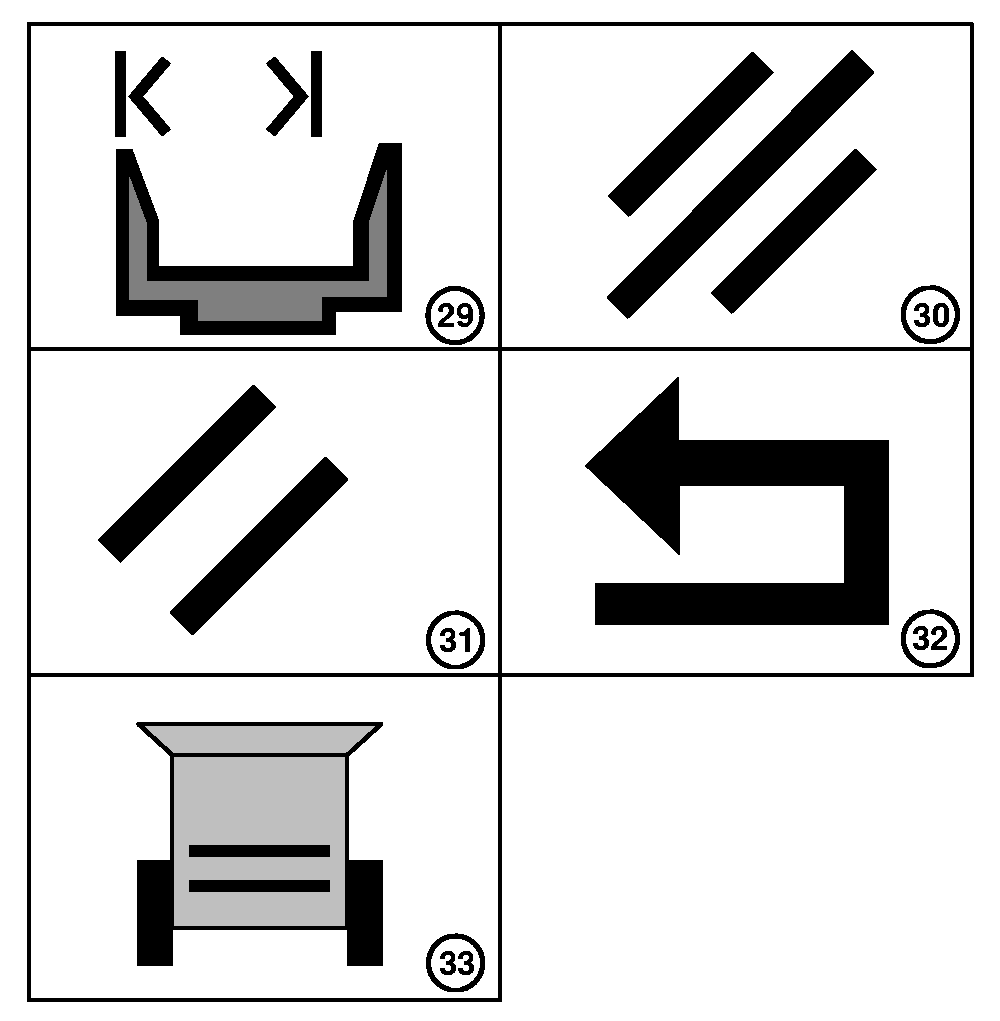

H90899-UN-28FEB08

Отмена (30): позволяет механизатору отменить данные или настройки.

Сброс (31): позволяет механизатору выполнить сброс данных или настроек.

Возврат/назад (32): позволяет механизатору просматривать предыдущее окно.

Самовыравнивающаяся зерноочистка (при наличии) (33): показывает текущий угол решета первой очистки/зернового решета.
