Меню навигации по дисплею
H95608-UN-30APR10
Информационно-развлекательные системы (A) 1 |
Диагностика и калибровка (B) |
Главное окно комбайна (F) |
Информация об уборке урожая (G) 2 |
Настройки комбайна (H) |
Настройки жатки (I) 3 |
Данные двигателя (J) |
Для перехода в следующее окно после выделения необходимой пиктограммы коснитесь или нажмите кнопку подтверждения. Дополнительную информацию о навигации см. далее.
Информационно-развлекательные системы
H95613-UN-04MAR10
Информационно-развлекательные системы (A) 1 | |
Пиктограмма (F) | Пиктограмма (J) |
Главное окно комбайна | Низкие частоты |
Средние частоты | |
Высокие частоты | |
Плавное изменение уровня | |
Баланс | |
Эквалайзинг, в ручном режиме | |
Для перехода в следующее окно после выделения необходимой пиктограммы коснитесь или нажмите кнопку подтверждения. Дополнительную информацию о навигации см. далее.

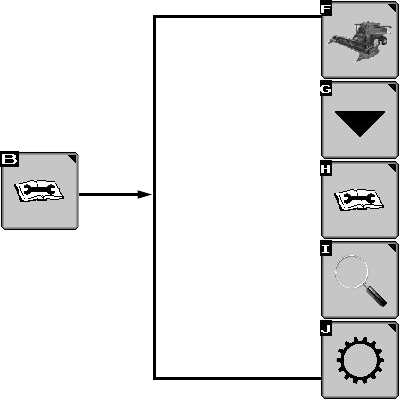

Диагностика и калибровка
H95605-UN-05MAR10
Диагностика и калибровка (B) | ||
Пиктограмма (F) | Пиктограмма (G) | Пиктограмма (H) |
Главное окно комбайна | Калибровки | Результаты диагностики |
Пиктограмма (I) | Пиктограмма (J) 4 | |
Специальные проверки | Настройки режима буксировки | |
Для перехода в следующее окно после выделения необходимой пиктограммы коснитесь или нажмите кнопку подтверждения. Дополнительную информацию о навигации см. далее.
Главное окно комбайна
ПРИМЕЧАНИЕ:
H95612-UN-30APR10
Главное окно комбайна (F) | |
Пиктограмма (A) | Информационно-развлекательные системы1 |
Пиктограмма (B) | Диагностика и калибровка |
Пиктограмма (F) | Главное окно комбайна |
Пиктограмма (G) | Информация об уборке урожая 2 |
Пиктограмма (H) | Настройки комбайна |
Пиктограмма (I) | Настройки жатки 3 |
Пиктограмма (J) | Данные двигателя |
Для перехода в следующее окно после выделения необходимой пиктограммы коснитесь или нажмите кнопку подтверждения. Дополнительную информацию о навигации см. далее.

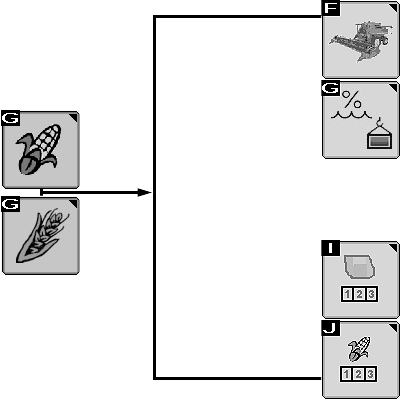

Информация об уборке урожая
H95601-UN-04OCT10
Информация об уборке урожая (G) 2 | |
Пиктограмма (F) | Пиктограмма (G) |
Главное окно комбайна | Данные по урожаю |
Данные о влажности | |
Изменение ширины захвата/ряда5 | |
Пиктограмма (I)6 | Пиктограмма (J) 6 |
Суммарные показатели для поля | Суммарные показатели по культуре |
Для перехода в следующее окно после выделения необходимой пиктограммы коснитесь или нажмите кнопку подтверждения. Дополнительную информацию о навигации см. далее.

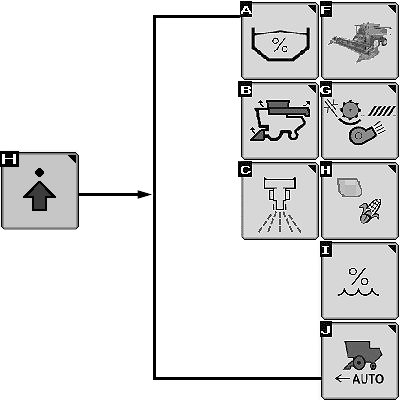

Настройки комбайна
H95602-UN-04MAR10
Настройки комбайна (H) | |||
Пиктограмма (A) | Пиктограмма (B) | Пиктограмма (C) | Пиктограмма (F) |
Настройки уровня заполнения зернового бункера | Настройки функций складывания7 | Настройки системы управления послеуборочными отходами8 | Главное окно комбайна |
Пиктограмма (G) | Пиктограмма (H) | Пиктограмма (I) | Пиктограмма (J) |
Настройки системы автоматической настройки комбайна | Настройки культуры9 | Аварийный сигнал влажности | Настройки системы регулировки скорости подачи Harvest Smart10 |
Настройки размера зерна | Поправка на влажность | ||
Калибровка потери зерна | Единицы измерения урожая | ||
Для перехода в следующее окно после выделения необходимой пиктограммы коснитесь или нажмите кнопку подтверждения. Дополнительную информацию о навигации см. далее.

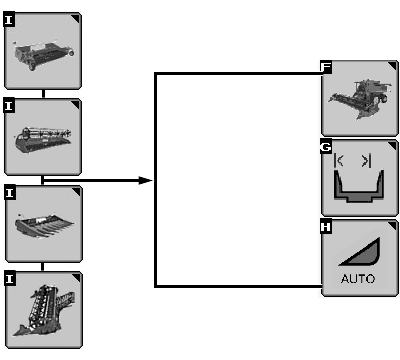

Настройки жатки
H95603-UN-30APR10
Настройки жатки (I) 3 | |
Пиктограмма (F) | Пиктограмма (G) 3 |
Главное окно комбайна | Настройки ширины захвата жатки |
Часы работы жатки | |
Высота останова записи | |
Пиктограмма (H) | |
Режимы автоматического регулирования высоты жатки | |
Для перехода в следующее окно после выделения необходимой пиктограммы коснитесь или нажмите кнопку подтверждения. Дополнительную информацию о навигации см. далее.
Данные двигателя
H95604-UN-04MAR10
Данные двигателя (J) | |
Пиктограмма (F) | Пиктограмма (G) |
Главное окно комбайна | Моточасы двигателя и сепаратора |
Ваттметр | |
Очистка фильтра отработавших газов11 | |
Для перехода в следующее окно после выделения необходимой пиктограммы коснитесь или нажмите кнопку подтверждения. Дополнительную информацию о навигации см. далее.
1 Появляется только, если установлена автомагнитола Premium (DEA355). | OUO6075,0000401-59-20101004 |
