Навигация по дисплею на подлокотнике (GreenStar™ дисплей 3 2630)

ПРИМЕЧАНИЕ:

H94422-UN-04MAR10

H94537-UN-30APR10

Если дисплей GreenStar 3 2630 установлен в качестве дополнительного на угловой стойке, модуль пользовательского интерфейса (UIM) не будет управлять навигацией дисплея. Дисплей на угловой стойке поддерживает только функции сенсорного дисплея.

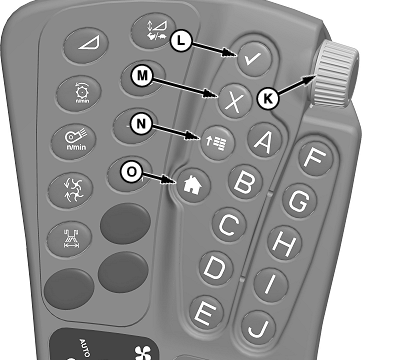

С помощью ручки и кнопки подтверждения:

Используйте ручку (K), чтобы выделить необходимую пиктограмму (A—J).

После выделения пиктограммы используйте следующие ручки и кнопки:

• Ручка (K): Вращайте ручку для:
  • прокручивания доступных позиций на выбранной странице
  • увеличения или уменьшения значения выбранного параметра
• Кнопка подтверждения (L): После выбора на дисплее имеющейся позиции с помощью ручки нажмите кнопку для:
  • выбора пункта
  • переключения между возможными подпунктами в пределах данного пункта
  • ввода/сохранения значений
• Кнопка отмены (M): нажмите эту кнопку для отмены текущего выбора.

С помощью быстрых кнопок:

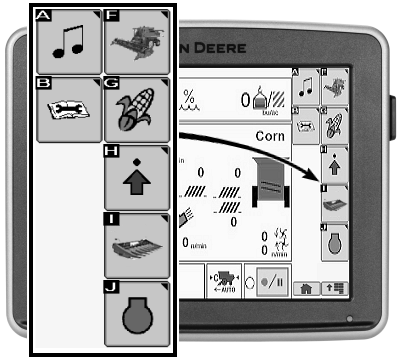

С помощью быстрых кнопок (A—J) одним нажатием можно перейти в нужное поле ввода или к определённому пункту на экране.

• Быстрые кнопки (A—J): нажмите, чтобы выбрать определённую пиктограмму на дисплее на подлокотнике или дисплее GreenStar Display (при наличии).

С помощью сенсорного дисплея:

ВАЖНО: Ни в коем случае не прикасайтесь к сенсорному экрану твёрдыми или острыми предметами (ручкой, карандашом или металлическими предметами). Сильные нажатия приведут к повреждению основных деталей, и как следствие, к аннулированию действия гарантии. Длительное воздействие небольшого давления может привести к снижению работоспособности сенсорного дисплея.

• Коснитесь нужной пиктограммы на дисплее.

Кнопки навигации:

• Кнопка главного меню (N): нажмите кнопку, чтобы выбрать другое активное приложение дисплея. Дисплей поддерживает следующие программные приложения:
  • Центр сообщений
  • Настройка дисплея
  • Редактор меню
  • Комбайн
  • Монитор эксплуатационных характеристик
  • GreenStar
  • Видео
  • Программа управления доступом
• Кнопка домашней страницы (O): Переход на заданную пользователем домашнюю страницу. Если задано несколько домашних страниц, переход между ними осуществляется последовательными нажатиями этой кнопки.
