Окно диагностики и калибровки


Калибровки:

ПРИМЕЧАНИЕ:

H94478
H94478-UN-31MAR10

Пиктограмма диагностики

H94638
H94638-UN-05OCT10

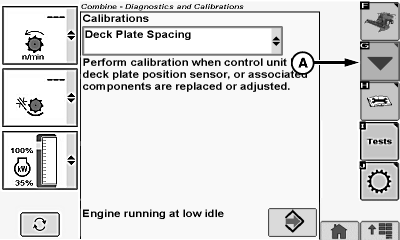

Калибровки

Калибровки выполняются по инструкциям на экране. Механизатор определяет нужную калибровку, выделяет пиктограмму калибровки и выполняет приводимые инструкции.

Когда выделена пиктограмма диагностики, коснитесь или нажмите кнопку подтверждения.

Когда выделена пиктограмма калибровки (A), коснитесь или нажмите кнопку подтверждения.

  • Список калибровок – см. Время калибровки в разделе Процедуры калибровки.

Результаты диагностики:

H94639
H94639-UN-05OCT10

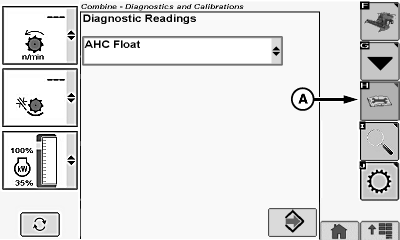

Результаты диагностики

Когда выделена пиктограмма результатов диагностики (A), коснитесь или нажмите кнопку подтверждения.

  • Результаты диагностики – дополнительная информация по подсистеме машины для поиска и устранения неисправностей. Дисплей собирает данные диагностических адресов и показывает собранную информацию в одном окне.

Специальные проверки:

H94640
H94640-UN-05OCT10

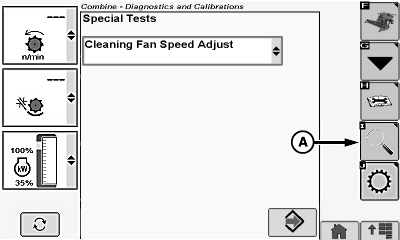

Специальные проверки

ПРИМЕЧАНИЕ: Специальная проверка регулировки скорости вращения очистного вентилятора может быть выполнена неверно, если установлен комплект замедления скорости вентилятора.

Когда выделена пиктограмма специальных проверок (A), коснитесь или нажмите кнопку подтверждения.

  • Специальные диагностические проверки – помогают минимизировать время диагностики неисправности за счет специальных инструкций для механизатора или техника. Машина автоматически выполняет проверки, к которым переходит механизатор на экране.

Настройки режима буксировки 1:

ВАЖНО:

H94941
H94941-UN-05OCT10

Буксировать комбайн только в чрезвычайных обстоятельствах и на короткие расстояния со скоростью 8 км/ч (5 миль/ч). Дополнительную информацию о буксировке см. в разделе, посвящённом транспортировке.

ПРИМЕЧАНИЕ: В аварийных ситуациях настройки режима буксировки выполняются следующим образом.

Когда выделена пиктограмма настроек режима буксировки (A), коснитесь или нажмите кнопку подтверждения.

Когда флажок выделен, коснитесь или нажмите кнопку подтверждения.

  • Установите рычаг переключения передач на нейтраль и поставьте флажок выключения стояночного тормоза (В), эти действия переключают машину в положение нейтрали и выключает стояночный тормоз.

ПРИМЕЧАНИЕ: Механизатор должен оставаться на сиденье, чтобы стояночный тормоз был выключен.

Перед буксировкой машины нажмите выключатель стояночного тормоза на подлокотнике для того, чтобы отпустить тормоза.

1 Появляется только на машинах с трансмиссией ProDrive и кнопочным переключением передач.

OUO6075,000042B-59-20100902
