Окно настроек комбайна

H94602-UN-05OCT10

H94604-UN-05OCT10

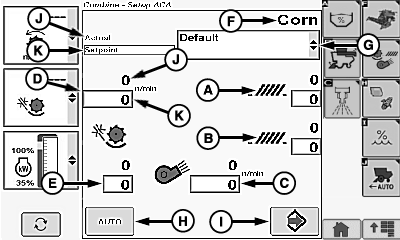

Настройки машины:

• Автоматическая настройка комбайна (АСА) (ввод числовых значений)
  • Положение решета первой очистки (А)
  • Положение зернового решета (В)
  • Скорость вращения вентилятора (С)
  • Скорость барабана молотилки (D)
  • Молотильный зазор (Е)
  • Убираемая культура (только в режиме просмотра) (F)

• Модификаторы культуры (G)
  • По умолчанию
  • Сух. (по умолчанию)
  • Влажн. (по умолчанию)
  • Новое
  • Очистка

• Пиктограмма автоматического режима (H) – необходимые параметры машины выбираются пользователем и автоматически подстраиваются под настройки на экране дисплея.
• Пиктограмма сохранения (I) – позволяет сохранить индивидуальные настройки машины, если из меню модификаторов культуры был выбран новый.ПРИМЕЧАНИЕ: Использование индивидуальных настроек машины не отменит заводские настройки.

• Текущая (уставка чёрного цвета) (J) показывает текущую уставку машины.
• Уставка (уставка синего цвета) (K) – уставка автоматически увеличивается или уменьшается при нажатии символа (+) или (-) или при вращении ручки.ПРИМЕЧАНИЕ: Машина автоматически подстраивается под заданную механизатором уставку.

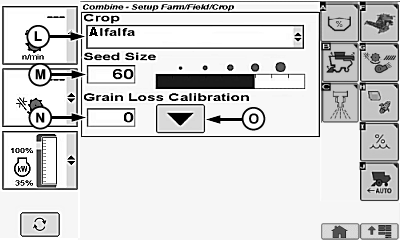

Настройки культуры:

• Культура (L)¹
  • Фиксированный список
• Чувствительность учёта потерь зерна
  • Размер зерна (М)
• Калибровка потери зерна
  • Ссылочный номер калибровки (N)
  • Пиктограмма калибровки (O)

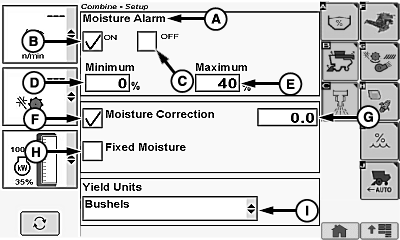

Настройки влажности:

ПРИМЕЧАНИЕ:

H94607-UN-05OCT10

• Аварийный сигнал влажности (A)
  • ВКЛ (B)
  • ВЫКЛ (C)
  • Минимальное значение для срабатывания сигнала (1–50%) (D)
  • Максимальное значение для срабатывания сигнала (1–60%) (E)

• Поправка на влажность (от –25,0 до 25,0, с шагом 0,1) (F)
  • Настройка ручной коррекции (G)
  • Фиксированная влажность (H)

Настройки единиц измерения урожая:

• Единицы измерения урожая (I)
  • Фиксированный список

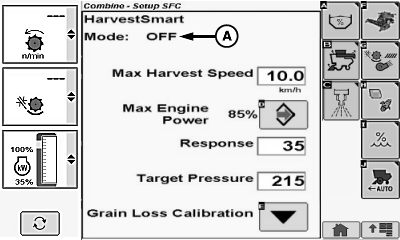

Настройки системы регулировки скорости подачи Harvest Smart (если установлена):

H94608-UN-05OCT10

H94609-UN-05OCT10

H94610-UN-05OCT10

• Текущий режим работы
  • ВЫКЛ (A)

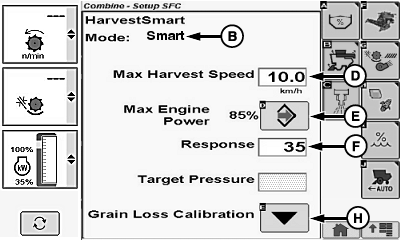

  • Smart (B)

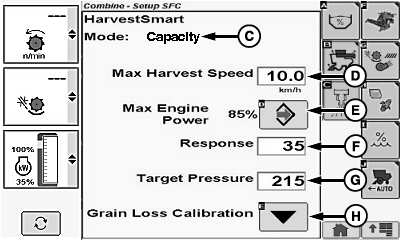

  • Номинальная производительность (C)
• Макс. рабочая скорость движения (2,0–14,0 км/ч) (1.2–8.6 миль/ч), шаг (0,1 км/ч) (0.1 миль/ч) (D)
• Пиктограмма калибровки максимальной мощности двигателя (E)
• Реакция (1–100, шаг 1) (F)
• Заданное давление (30–420, шаг 1) (G)
• Калибровка потери зерна (H)

H94650-UN-05OCT10

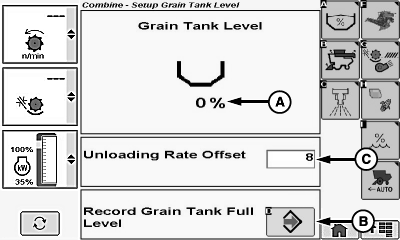

Настройки уровня заполнения зернового бункера:

ПРИМЕЧАНИЕ: Позволяет выбрать уровень заполнения зернового бункера.

• Уровень заполнения зернового бункера в процентах (A)
• Пиктограмма сохранения (B)

Настройки корректировки скорости выгрузки:

ПРИМЕЧАНИЕ: Позволяет изменить рассчитанные значения корректировки скорости выгрузки.

• Корректировка скорости выгрузки (C)
  • Корректировка скорости (от –1,5 до +1,5)

H94651-UN-05OCT10

H94652-UN-05OCT10

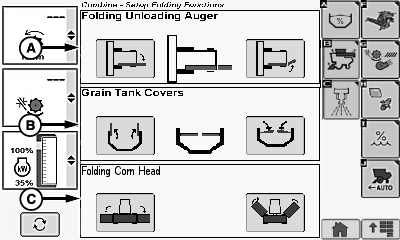

Настройки функции складывания:

ПРИМЕЧАНИЕ: Показывает все дополнительные функции складывания, если такие предусмотрены.

• Складной выгрузной шнек (A) (при наличии)
  • Индикатор положения шнека
  • Разложен
  • Сложен
• Крышки зернового бункера (B) (если установлены)
  • Индикатор положения зернового бункера
  • Разложен
  • Сложен
• Кукурузная жатка Kemper (C) (если установлена)
  • Разложен
  • Сложен

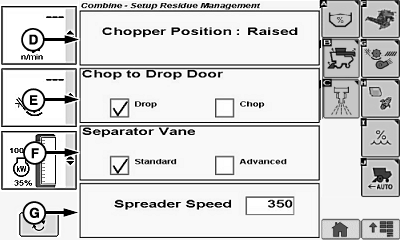

Настройки системы управления послеуборочными отходами:

• Положение измельчителя (D) (при наличии)
  • Поднят
  • Опущен

• Положение дверцы измельчителя послеуборочных отходов (E) (при наличии)
  • Открыта
  • Закрыта

• Положение лопатки сепаратора (F) (при наличии)
  • Стандартный
  • Модернизированный

• Обороты соломоразбрасывателя (I) (модернизированный соломоразбрасыватель PowerCast)
  • 350–550 об/мин (кукуруза) (по умолчанию 500 об/мин)
  • 600–800 об/мин (мелкозерновые) (по умолчанию 700 об/мин)
