Настройки системы управления послеуборочными отходами

H94473-UN-31MAR10

Пиктограмма настроек комбайна

H94649-UN-05OCT10

H99043-UN-09NOV10

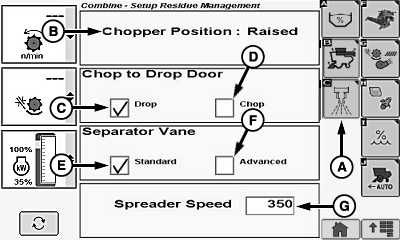

A - Пиктограмма настройки системы управления послеуборочными отходами

B - Положение соломоизмельчителя

C - Положение дверцы измельчителя (открыта)

D - Положение дверцы измельчителя (закрыта)

E - Положение лопатки сепаратора (стандартное)

F - Положение лопатки сепаратора (откорректированное)

G - Окно частоты вращения соломоразбрасывателя

H - Пиктограмма ввода

ПРИМЕЧАНИЕ: На экране появятся все дополнительные функции системы управления послеуборочными отходами, если такая система установлена.

Когда выделена пиктограмма настроек комбайна, коснитесь или нажмите кнопку подтверждения.

Когда выделена пиктограмма настроек системы управления послеуборочными отходами (A), коснитесь или нажмите кнопку подтверждения.

Положение измельчителя (B) (при наличии):

Отображается текущее положение измельчителя.

• Поднят
• Опущен

Положение дверцы измельчителя послеуборочных отходов (при наличии)

ПРИМЕЧАНИЕ: Прежде чем изменять положение дверцы измельчителя послеуборочных отходов, сепаратор необходимо выключить.

Когда поставлен нужный флажок, коснитесь или нажмите кнопку подтверждения:

• Открыта (C) – дверца измельчителя послеуборочных отходов автоматически открывается.
• Закрыта (D) – дверца измельчителя послеуборочных отходов автоматически закрывается.

Поставленный флажок указывает выбранный вариант.

Дверца измельчителя автоматически открывается или закрывается в зависимости от того, какой флажок установлен.

Положение лопатки сепаратора (при наличии)

ПРИМЕЧАНИЕ: Прежде чем изменять положение лопаток сепаратора, сепаратор необходимо выключить.

Когда поставлен флажок стандартного положения или флажок откорректированного положения, коснитесь или нажмите кнопку подтверждения.

• Стандартное положение (E) – лопатки сепаратора установлены для работы в стандартном положении.
• ПРИМЕЧАНИЕ: Если настроить откорректированное положение лопаток для работы сепаратора, это может привести к увеличению потерь зерна в зависимости от типа убираемой культуры и условий уборки. Время нахождения растительной массы в сепараторе снижено для улучшения качества соломы.
  Откорректированное положение (F) – изменение положения лопаток сепаратора для улучшения качества соломы.

Поставленный флажок указывает выбранный вариант.

Лопатки сепаратора автоматически занимают положение в соответствии с выбранным флажком.

Расширенная частота вращения соломоразбрасывателя PowerCast (при наличии):

Когда поставлен флажок скорости соломоразбрасывателя (G), коснитесь или нажмите кнопку подтверждения.

Когда выделены нужные цифры, коснитесь или нажмите кнопку подтверждения.

ПРИМЕЧАНИЕ: Частота вращения соломоразбрасывателя регулируется в диапазоне:

• 350–550 об/мин (кукуруза) (по умолчанию 500 об/мин)
• 600–800 об/мин (мелкозерновые) (по умолчанию 700 об/мин)

Повторяйте настройку, пока на экране не появится необходимая частота вращения соломоразбрасывателя.

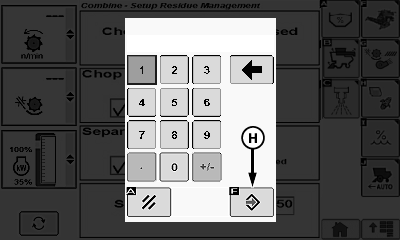

Когда выделена пиктограмма Ввести/принять (H), коснитесь или нажмите кнопку подтверждения.
