Настройки функций складывания

ПРИМЕЧАНИЕ:

H94473-UN-31MAR10

Пиктограмма настроек комбайна

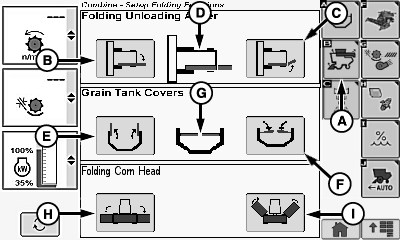

H94648-UN-05OCT10

A - Пиктограмма настроек функций складывания

B - Разложен

C - Сложен

D - Индикатор положения шнека

E - Разложен

F - Сложен

G - Индикатор положения зернового бункера

H - Разложен

I - Сложен

Когда выделена пиктограмма настроек комбайна, коснитесь или нажмите кнопку подтверждения.

Когда выделена пиктограмма настроек функций складывания (A), коснитесь или нажмите кнопку подтверждения.

Складной выгрузной шнек (при наличии)

После выделения необходимой пиктограммы нажмите кнопку подтверждения:

• Пиктограмма раскладывания (B)
• Пиктограмма складывания (C)
• Индикатор положения шнека (D)

ПРИМЕЧАНИЕ: Функция складывания выгрузного шнека является автоматической. Выгрузной шнек начинает складываться или раскладываться автоматически, когда выбрана соответствующая пиктограмма.

На экране появится предупреждение, если выгрузной шнек:

• не полностью разложен (положение для полевых работ). Выгрузной шнек не будет работать, пока он не будет полностью разложен.
• не полностью сложен (транспортное положение), когда механизатор складывает шнек.

Крышки зернового бункера (при наличии)

ВНИМАНИЕ: Не касаться токоведущих линий. Перед началом транспортировки машины нужно закрыть крышки зернобункера.

ПРИМЕЧАНИЕ: Крышки зернового бункера должны быть до конца открыты, чтобы мог работать сепаратор.

Когда выделена необходимая пиктограмма, коснитесь экрана или нажмите и удерживайте кнопку подтверждения:

• Пиктограмма раскладывания (E)
• Пиктограмма складывания (F)
• Индикатор положения зернового бункера (G)

Крышки складываются и раскладываются в зависимости от того, какая пиктограмма была выбрана.

ПРИМЕЧАНИЕ: Крышки автоматически складываются или раскладываются, если коснуться необходимой пиктограммы или нажать кнопку подтверждения.

Складная кукурузная жатка (если установлена):

После выделения необходимой пиктограммы нажмите кнопку подтверждения:

• Пиктограмма раскладывания (H)
• Пиктограмма складывания (I)

Кукурузная жатка складывается или раскладывается в зависимости от того, какая пиктограмма выбрана.
