Режимы заданных значений (ручной или автоматический)

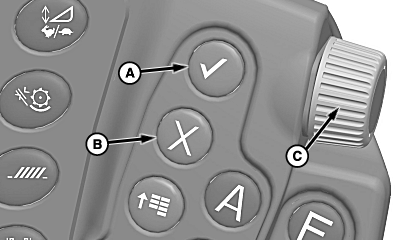

H94659
H94659-UN-27JAN10

A - Кнопка подтверждения

B - Переключатель отмены

C - Ручка

Нажатие кнопки подтверждения (A) или переключателя отмены (B) во время отображения экрана заданных значений вызовет исчезновение экрана заданных значений и возвращение на домашнюю страницу.

Нажатие кнопки подтверждения или переключателя отмены при регулировке приведет к следующему:

  • Нажать переключатель подтверждения во время регулировки:
    • Ручной режим – деактивирование системы.
    • Автоматический режим – система продолжит регулировку в фоновом режиме.
  • Нажать переключатель отмены во время регулировки:
    • Ручной режим – деактивирование системы.
    • Автоматический режим – деактивирование системы.

Поворот ручки (C) в обоих режимах либо увеличивает (вперед) или уменьшает (назад) заданные значения.


Ручной режим

H95967
H95967-UN-07APR10

Обеспечивает основной контроль функции увеличения/уменьшения. Используется в режиме движения по дорогам или когда не удовлетворены требования автоматического режима.

При включенном зажигании и выключенных сепараторе и жатке можно регулировать следующие заданные значения:

  • Давление HydraFlex
  • Обороты полотенного транспортера
  • Обороты мотовила
  • Раскрытие решета первой очистки
  • Раскрытие просеивателя
  • Зазор молотилки
  • Частота вращения очистного вентилятора
  • Обороты молотилки
  • Наклон платформенной жатки вперед/назад
  • Угол лопаток измельчителя
  • Скорость ленты

Нажмите необходимый переключатель CommandARM™.

Нажмите символ плюс (+) или минус (-) или поверните ручку на заданное значение.


Автоматический режим

ПРИМЕЧАНИЕ:

H95966
H95966-UN-07APR10

A - Черное значение

B - Синее значение

Черное значение (A) показывает текущее заданное значение. Синее значение (B) показывает увеличение или уменьшение уставки при нажатии на символ плюс (+) или минус (-) или повороте ручки.

Обеспечивает расширенный контроль функции “dial-in”.

При двигателе, работающем на высоких холостых оборотах и включенном сепараторе можно регулировать следующие заданные значения:

  • Обороты молотилки
  • Частота вращения очистного вентилятора

При работающем двигателе можно регулировать следующие заданные значения:

  • Раскрытие решета первой очистки
  • Раскрытие просеивателя
  • Зазор молотилки
  • Угол лопаток измельчителя
  • Скорость соломоразбрасывателя
  • Скорость изменения высоты жатки
  • Чувствительность датчика высоты жатки
  • Чувствительность датчика ручного поперечного наклона
  • Чувствительность датчика автоматического поперечного наклона
  • Макс. частота вращения трансмиссии ProDrive, диапазон 1
  • Макс. частота вращения трансмиссии ProDrive, диапазон 2
  • Плавающее положение датчика определения высоты жатки

Нажмите необходимый переключатель CommandARM™.

Нажмите символ плюс (+) или минус (-) или поверните ручку на заданное значение.

CommandARM – торговая марка компании Deere & Company

OUO6075,0000441-59-20101011
