Переключатель регулировки скорости/чувствительности приёмной камеры молотилки

H94674
H94674-UN-27JAN10

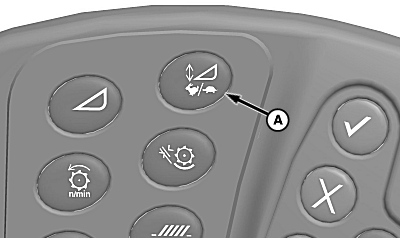

A - Переключатель регулировки скорости/чувствительности приёмной камеры молотилки

Переключатель регулировки скорости/чувствительности наклонной камеры (A) позволяет механизатору компенсировать неровности грунта и управлять горизонтальным и вертикальным положением жатки. Система постоянно сравнивает заданное и фактическое положения, обеспечивая поддержание жатки в необходимом рабочем положении.


Скорость ручного подъема/опускания:

Регуляторы скорости ручного подъема/опускания управляют скоростью обратного сигнала о подъеме/опускании жатки в ручном режиме управления или в автоматическом режиме восстановления высоты.

ПРИМЕЧАНИЕ: Во время регулировки на дисплее отображается настройка скорости. Диапазон настроек от 0 до 100.

  1. Для изменения скорости подъема/опускания один раз нажмите переключатель регулировки скорости и чувствительности приёмной камеры молотилки (A).

  2. Нажмите символ плюс (+) или минус (-) или поверните ручку для увеличения/уменьшения скорости обратного сигнала.

  3. Механизатор может увидеть на экране настройки регулировки.


Чувствительность датчика высоты жатки:

Отслеживание высоты жатки и регулировка чувствительности давления активного выравнивания жатки (автоматические функции) используются для регулирования скорости реакции перемещений при работе в автоматических режимах отслеживания и выравнивания.

ПРИМЕЧАНИЕ: Во время регулировки настройка чувствительности показывается на дисплее. Диапазон настроек от 0 до 100.

  1. Для изменения чувствительности датчика высоты жатки один раз нажмите переключатель регулировки скорости и чувствительности приёмной камеры молотилки (A).

  2. Нажмите символ плюс (+) или минус (-) или поверните ручку для увеличения/уменьшения чувствительности.

  3. Механизатор может увидеть на экране настройки регулировки.


Скорость ручного наклона:

ПРИМЕЧАНИЕ: Режим скорости ручного наклона работает только на гидравлических машинах с закрытым центром, оснащенных боковым наклоном.

Скорость ручного наклона регулирует обратный сигнал перемещений поперечного наклона в режиме ручного изменения скорости.

ПРИМЕЧАНИЕ: Во время регулировки на дисплее отображается настройка скорости. Диапазон настроек от 0 до 100.

  1. Для изменения скорости ручного наклона три раза нажмите переключатель регулировки скорости и чувствительности приёмной камеры молотилки (A).

  2. Нажмите символ плюс (+) или минус (-) или поверните ручку для увеличения/уменьшения скорости наклона.

  3. Механизатор может увидеть на экране настройки регулировки.


Чувствительность датчика автоматического наклона:

ПРИМЕЧАНИЕ: Функция чувствительности датчика автоматического наклона используется только на машинах с поперечным наклоном.

Чувствительность датчика автоматического наклона используется для регулирования обратного сигнала при перемещениях поперечного наклона в автоматических режимах отслеживания и выравнивания.

ПРИМЕЧАНИЕ: Во время регулировки настройка чувствительности показывается на дисплее. Диапазон настроек от 0 до 100.

  1. ПРИМЕЧАНИЕ: Функция чувствительности к поперечному наклону приёмной камеры используется только на машинах с боковым наклоном.

    Для изменения чувствительности датчика автоматического наклона четыре раза нажмите переключатель регулировки скорости и чувствительности приёмной камеры молотилки (A).

  2. Нажмите символ плюс (+) или минус (-) или поверните ручку для увеличения/уменьшения чувствительности датчика наклона.

  3. Механизатор может увидеть на экране настройки регулировки.

OUO6075,0000447-59-20101201
