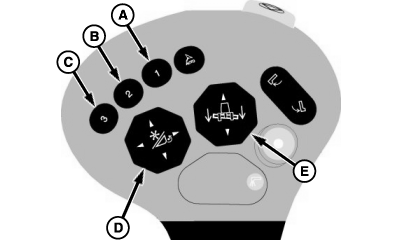

Кнопки активирования жатки

H94987-UN-23NOV09

A - Кнопка активирования 1

B - Кнопка активирования 2

C - Кнопка активирования 3

D - Переключатель подъема/перемещения мотовила вперед/назад

E - Переключатель подъема/опускания и ручного поперечного наклона жатки

• Восстановление высоты жатки
• Отслеживание высоты жатки
• Регулятор поперечного наклона
• Восстановление положения мотовила
• Функция восстановление положения пластины днища
• Активное выравнивание жатки

Электронная система управления перемещает жатку обратно на ранее выбранную механизатором позицию.

ПРИМЕЧАНИЕ: Положения жатки, полученные путем нажатия кнопок активирования могут быть скорректированы путем нажатия переключателя подъема/опускания мотовила или перемещения мотовила вперед/назад (D) или переключателя подъема/опускания жатки и поперечного наклона (E). После ручной коррекции команд кнопок активирования нажать нужную кнопку активирования для повторного активирования.

Системные требования:

• Надлежащим образом оборудованная жатка подсоединена.
• Двигатель работает.
• Переключатель режима транспортировки по дорогам должен находиться в положении Поле.
• Включены режимы восстановления высоты жатки, определения высоты жатки или активного плавающего режима жатки.
• Жатка работает.

Нажатие кнопок активирования жатки активирует систему. Система управления жаткой контролирует и перемещает жатку в положение, выбранное механизатором.
