Настройки системы автоматического управления высотой жатки

ПРИМЕЧАНИЕ:

H96245
H96245-UN-03MAY10

Пиктограммы настроек жатки

H94938
H94938-UN-05OCT10

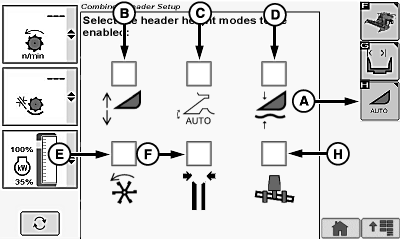

Окно кукурузной жатки

H94937
H94937-UN-05OCT10

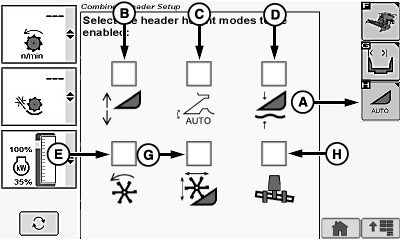

Окно платформенной жатки

Пиктограмма настроек жатки изменяется в зависимости от типа подсоединённой к комбайну жатки.

Когда выделена пиктограмма настроек жатки, коснитесь или нажмите кнопку подтверждения.

Когда выделена пиктограмма режимов автоматического управления высотой жатки (A), коснитесь или нажмите кнопку подтверждения.

Коснитесь или нажмите кнопку подтверждения, когда выделен один из следующих параметров:

  • Включение функции определения высоты жатки (B)
  • Включение функции восстановления высоты жатки (C)
  • Включение функции активного выравнивания (D)
  • Включение функции Dial-A-Speed (E)
  • Включение функции восстановления положения пластины днища1 (F)
  • Включение функции восстановления положения мотовила2 (G)
  • Включение функции поперечного наклона3 (H)

Флажки служат для активации или деактивации пиктограмм на дисплее в угловой стойке.

ПРИМЕЧАНИЕ: Если флажки выделены серым цветом (неактивны), эта функция не поддерживается вашей машиной.

1 Если комбайн подсоединён к кукурузной жатке с регулируемыми пластинами днища.
2 Если комбайн подсоединён к платформенной жатке с мотовилом.
3 Если жатка поддерживает функцию поперечного наклона.
