Монитор рабочих характеристик VisionTrak — описание работы

H94473-UN-31MAR10

Пиктограмма настроек комбайна

H94944-UN-05OCT10

H94945-UN-06APR10

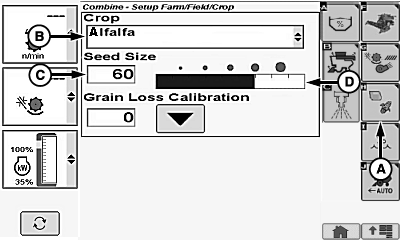

A - Пиктограмма настройки культуры

B - Меню культур

C - Размер семян

D - Гистограмма

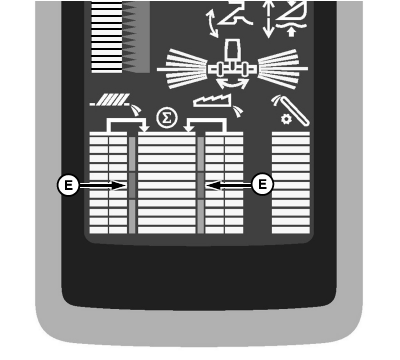

E - Нормальный диапазон

• Двигатель работает.
• Размыкающий переключатель режима дорожного движения находится в положении Поле.
• Жатка и сепаратор включены.

Когда выделена пиктограмма настроек комбайна, коснитесь или нажмите кнопку подтверждения.

Когда выделена пиктограмма настроек культуры (A), коснитесь или нажмите кнопку подтверждения.

Когда выделено меню культур (В), коснитесь или нажмите кнопку подтверждения.

Меню культур содержит следующие данные:

Люцерна	Чечевица	Рожь
Ячмень	Люпин	Сафлор
Ячмень - яровой1	Просо	Сорго
Ячмень - озимый1	Гречиха	Соевые бобы
Рапс масличный	Фасоль обыкновенная	Подсолнечник
Турецкий горох	Овес	Тритикале1
Зерновые	Горох	Яровая пшеница
Фасоль	Кукуруза	Озимая пшеница
Лен	Семена рапса1
Семена луговых трав	Рис

После выбора нужной культуры коснитесь или нажмите кнопку подтверждения.

Когда выделен размер зерна (C), коснитесь или нажмите кнопку подтверждения.

Нажимайте символ (+) или (-) или вращайте ручку, пока на гистограмме не появится необходимый размер зерна (D).

ПРИМЕЧАНИЕ: Настройка чувствительности размера зерна увеличит или уменьшит чувствительность датчиков потерь зерна.

Мелкие зерна (по умолчанию 38)	Средние зерна (по умолчанию 50)	Крупные зерна (по умолчанию 70)
Люцерна	Ячмень	Турецкий горох
Рапс масличный	Ячмень - яровой1	Зерновые
Лен	Ячмень - озимый1	Фасоль
Семена луговых трав	Чечевица	Люпин
Просо	Кукуруза	Фасоль обыкновенная
Гречиха	Сафлор	Горох
Овес	Сорго	Соевые бобы
Семена рапса1	Яровая пшеница	подсолнечники
Рис	Озимая пшеница
Рожь
Тритикале1

После выбора нужного размера зерна, коснитесь или нажмите кнопку подтверждения.

Выполните следующие настройки на дисплее:

1. Установить желаемый номер ближайшего размера зерна.

2. Наладить комбайн и жатку на уровень потерь, приемлемый для данной культуры и полевых условий.

   ПРИМЕЧАНИЕ: На данном этапе не обращайте внимания на гистограмму, расположенную на угловой стойке.

3. Поработайте на машине на приемлемом уровне потерь зерна.

4. Для перевода общих потерь в нормальный диапазон (E) после выделения пиктограммы калибровки нажмите кнопку подтверждения. Гистограмма показывает, что машина работает на уровнях общих потерь, принятых механиком-водителем в шаге 3.

   ПРИМЕЧАНИЕ: После этого гистограмма является визуальным ориентиром. Механик-водитель может периодически обращаться к дисплею, чтобы проконтролировать, происходит ли увеличение или уменьшение объёма общих потерь. Более подробные данные можно получить, отслеживая уровень потерь зерна на зерноочистке и на сепараторе.

5.
   H87033-UN-30NOV06

   A - Снижение

   B - Повышение

   Если показание на гистограмме понизилось (A), машина не работает с максимальной производительностью. Машина либо неправильно отрегулирована на приемлемый уровень потерь, либо очень медленно движется по полю. Провести необходимые операции регулировки, чтобы гистограмма вернулась в центральную часть дисплея.

---




6. Если показания гистограммы поднимаются (B), это значит, что машина неправильно отрегулирована на приемлемый уровень потерь или движется по полю слишком быстро. Провести необходимые операции регулировки, чтобы гистограмма вернулась в центральную часть дисплея.

7. Если состояние убираемой культуры меняется в течение дня (влажность соломы, роса и т.д.), проводить периодические проверки, чтобы выяснить, не нужно ли провести переналадку.

   ПРИМЕЧАНИЕ: Если в машине возникнет затор, показания центральной гистограммы повысятся (на 15 - 20 с), а затем вернутся на прежний уровень. Этими скачками следует пренебречь.
