Описание системы автоматического управления высотой жатки

H98581
H98581-UN-14OCT10

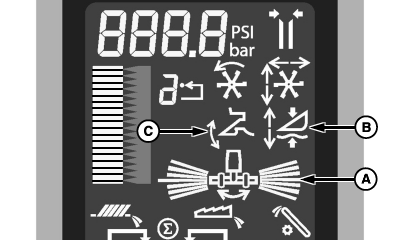

A - Поперечный наклон

B - Определение высоты жатки/Active Header Float

C - Восстановление высоты жатки

Система автоматического управления высотой жатки компенсирует неровности грунта и задает горизонтальное и вертикальное положение жатки. Система постоянно сравнивает заданное и фактическое положения, обеспечивая поддержание жатки в требуемом рабочем положении.

Системные требования:

  • Переключатель режима дорожного движения должен находиться в положении Поле.
  • Двигатель работает.
  • Жатка работает.
  • Требуемый режим управления жаткой активирован.

Регулировка поперечного наклона (A)

  • Параллельные регулировки жатки по отношению к грунту выполняются датчиками, установленными с каждой стороны жатки. Этим поддерживается неизменное расстояние между жаткой и грунтом как с левой, так и с правой стороны.

Регулировка высоты платформенной жатки (B и C)

  • Восстановление высоты жатки — в этом режиме платформенную жатку можно установить в любое положение в пределах расстояния до приёмной камеры.
  • Определение высоты жатки — высота платформенной жатки выставляется с помощью датчиков высоты, установленных на платформенной жатке. Этим обеспечивается неизменная высота жатки при движении по пересеченной местности.
  • Активное выравнивание жатки - машина поддерживает постоянное давление контакта жатки с грунтом.

OUO6075,00004C5-59-20101201
