Восстановление высоты жатки

ПРИМЕЧАНИЕ:

H96245-UN-03MAY10

Пиктограммы настроек жатки

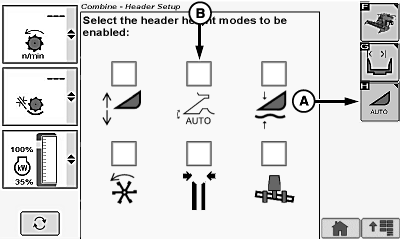

H95934-UN-05OCT10

Окно кукурузной жатки

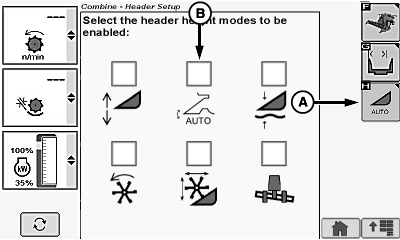

H95933-UN-05OCT10

Индикация полотенной жатки / платформенной жатки / полотенного подборщика

A - Пиктограмма автоматических режимов высоты жатки

B - Символ восстановления высоты жатки

Позволяет механизатору выбирать положение приёмной камеры относительно машины и возвращаться к этому положению автоматически.

Для каждой используемой на машине жатки систему нужно откалибровать (см. раздел Процедуры калибровки).

Кнопки активирования 1, 2 и 3 на многофункциональной рукоятке управления используются для выбора одного из трех разных программируемых значений высоты жатки.

ПРИМЕЧАНИЕ: Ели включены несколько режимов, более подробно см. Комбинации режимов кнопок активации в данном разделе.

Включение/выключение системы:

Когда выделена пиктограмма настроек жатки, коснитесь или нажмите кнопку подтверждения.

Когда выделена пиктограмма режимов автоматического управления высотой жатки (A), коснитесь или нажмите кнопку подтверждения.

Когда будет выделена пиктограмма восстановления высоты жатки (B), нажмите кнопку подтверждения.

ПРИМЕЧАНИЕ: Флажок появляется, сигнализируя о включении системы или исчезает, сигнализируя о выключении системы.

Рабочий режим:

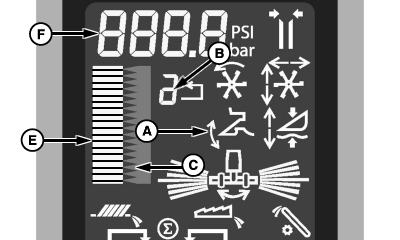

H98582-UN-14OCT10

H95079-UN-27JAN10

H95077-UN-18DEC09

A - Символ восстановления высоты жатки

B - Номер кнопки активирования

C - Настройка высоты

D - Ручка регулирования высоты жатки

E - Гистограмма

F - Цифровой дисплей

G - Переключатель подъема/опускания жатки

• Должным образом снаряженная жатка подсоединена к машине.
• Двигатель работает.
• Размыкающий переключатель режима дорожного движения находится в положении Поле.
• Включена система восстановления высоты жатки.
• Жатка работает.

Активируйте режим восстановления высоты жатки нажатием кнопки активирования 1, 2 или 3 на многофункциональном рычаге.

Номер кнопки активации (B) на дисплее указывает выбранную кнопку активации.

Пиктограмма восстановления высоты жатки (A) появляется на дисплее, указывая на активность системы.

Чтобы изменить настройку высоты (C) для какой-либо кнопки активации, нажмите желаемую кнопку активации и задайте высоту, используя ручку (D) активного регулирования высоты жатки.

Повернуть ручку активного регулирования высоты жатки в сторону плюса (+) для подъема жатки и заданного значения или в сторону минуса (-) для опускания жатки и заданного значения.

Гистограмма (E) и цифровой дисплей (F) показывают относительное положение жатки относительно грунта, основываясь на данных датчика восстановления высоты жатки на приёмной камере.

Ручная регулировка высоты жатки с помощью переключателя подъема/опускания жатки (G) вызовет деактивирование системы.

Нажать кнопку активирования 1, 2 или 3, чтобы снова активировать систему. Жатка автоматически перейдет в заранее выбранное положение.
