Отслеживание высоты жатки

ПРИМЕЧАНИЕ:

H96245-UN-03MAY10

Пиктограммы настроек жатки

H95936-UN-05OCT10

Окно кукурузной жатки

H95935-UN-05OCT10

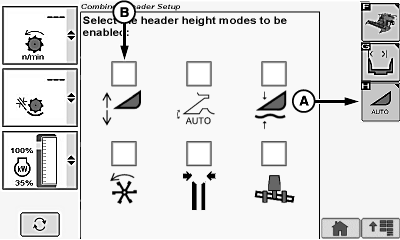

Индикация полотенной жатки / платформенной жатки / полотенного подборщика

A - Пиктограмма автоматических режимов высоты жатки

B - Пиктограмма функции определения высоты жатки

Позволяет механизатору выбирать положение жатки относительно грунта и возвращаться к этому положению автоматически.

Для каждой используемой на машине жатки систему нужно откалибровать (см. раздел Процедуры калибровки).

Кнопки активирования 1, 2 и 3 на многофункциональной рукоятке управления используются для выбора одного из трех разных программируемых значений высоты жатки.

ПРИМЕЧАНИЕ: Ели включены несколько режимов, более подробно см. Комбинации режимов кнопок активации в данном разделе.

Включение/выключение системы:

Когда выделена пиктограмма настроек жатки, коснитесь или нажмите кнопку подтверждения.

Когда выделена пиктограмма режимов автоматического управления высотой жатки (A), коснитесь или нажмите кнопку подтверждения.

Когда будет выделена пиктограмма определения высоты жатки (B), нажмите кнопку подтверждения.

ПРИМЕЧАНИЕ: Флажок появляется, сигнализируя о включении системы или исчезает, сигнализируя о выключении системы.

Рабочий режим:

H99253-UN-01DEC10

H95079-UN-27JAN10

H95077-UN-18DEC09

A - Пиктограмма функции определения высоты жатки

B - Номер кнопки активирования

C - Настройка высоты

D - Ручка регулирования высоты жатки

E - Гистограмма

F - Цифровой дисплей

G - Переключатель подъема/опускания жатки

• Должным образом снаряженная жатка подсоединена к машине.
• Двигатель работает.
• Размыкающий переключатель режима дорожного движения находится в положении Поле.
• Система определения высоты жатки включена.
• Жатка работает.

Активируйте режим определения высоты жатки нажатием кнопки активирования 1, 2 или 3 на многофункциональном рычаге.

Номер кнопки активации (B) на дисплее указывает выбранную кнопку активации.

Пиктограмма определения высоты жатки (A) появляется на дисплее, указывая на активность системы.

Чтобы изменить настройку высоты (C) для какой-либо кнопки активации, нажмите желаемую кнопку активации и задайте высоту, используя ручку (D) активного регулирования высоты жатки.

Повернуть ручку активного регулирования высоты жатки в сторону плюса (+) для подъема жатки и заданного значения или в сторону минуса (-) для опускания жатки и заданного значения.

Гистограмма (E) и цифровой дисплей (F) показывают относительное положение жатки на основе данных датчика высоты, соединенного с жаткой.

ПРИМЕЧАНИЕ: Переключатель опускания жатки может быть установлен для моментального выключения системы, пока нажата кнопка активации, более подробная информация у дилера компании John Deere.

Ручная настройка высоты жатки с помощью переключателя (G) опускания жатки вызовет временное отключение системы, пока не будет отпущен переключатель. При отпускании переключателя система возвращается в автоматический режим.

ПРИМЕЧАНИЕ: Переключатель опускания жатки может быть установлен таким образом, чтобы не включать вновь систему при нажатом переключателе опускания жатки, более подробная информация у дилера компании John Deere.

Использование переключателя подъема жатки (G) вызовет временное отключение системы до тех пор, пока не будет нажат переключатель опускания жатки. После нажатия переключателя система снова активируется.

Нажать кнопку активирования 1, 2 или 3, чтобы снова активировать систему. Жатка автоматически перейдет в заранее выбранное положение.
