Определение высоты жатки (платформы HydraFlex)

ПРИМЕЧАНИЕ:

H96245-UN-03MAY10

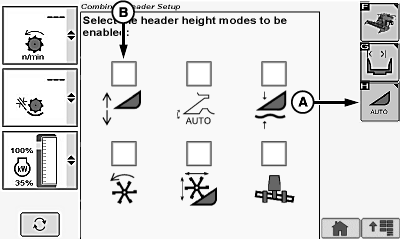

Пиктограммы настроек жатки

H95935-UN-05OCT10

Индикация полотенной жатки / платформенной жатки / полотенного подборщика

A - Пиктограмма автоматических режимов высоты жатки

B - Пиктограмма функции определения высоты жатки

Позволяет механизатору регулировать давление режущего аппарата на землю или вес режущего аппарата и автоматически возвращаться к этой настройке. Система HydraFlex, работая совместно с системой определения высоты жатки, поддерживает положение жатки относительно грунта, копирует его рельеф и возвращается в это положение автоматически. Система HydraFlex использует датчик, расположенный с правой стороны жатки, для измерения гидравлического давления, используемого для поддержки режущего аппарата.

ПРИМЕЧАНИЕ: Система HydraFlex не осуществляет регулировку высоты среза относительно грунта. Она автоматически регулируется системой отслеживания высоты и не может быть отрегулирована ручкой активного регулирования жатки, когда используется HydraFlex.

Для каждой используемой на машине жатки систему нужно откалибровать (см. раздел Процедуры калибровки).

Кнопки активирования 1, 2 и 3 на многофункциональной рукоятке управления используются для выбора одного из трех разных программируемых значений давления HydraFlex.

ПРИМЕЧАНИЕ: Ели включены несколько режимов, более подробно см. Комбинации режимов кнопок активации в данном разделе.

Включение/выключение системы:

Когда выделена пиктограмма настроек жатки, коснитесь или нажмите кнопку подтверждения.

Когда выделена пиктограмма режимов автоматического управления высотой жатки (A), коснитесь или нажмите кнопку подтверждения.

Когда будет выделена пиктограмма определения высоты жатки (B), нажмите кнопку подтверждения.

ПРИМЕЧАНИЕ: Флажок появляется, сигнализируя о включении системы или исчезает, сигнализируя о выключении системы.

Рабочий режим:

H99253-UN-01DEC10

H95079-UN-27JAN10

H95077-UN-18DEC09

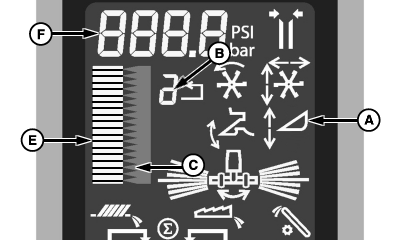

A - Пиктограмма функции определения высоты жатки

B - Номер кнопки активирования

C - Заданное значение давления

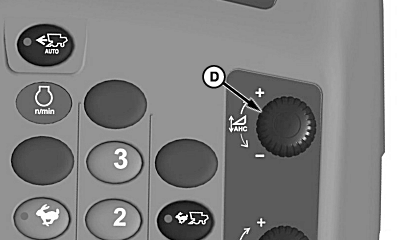

D - Ручка регулирования высоты жатки

E - Гистограмма

F - Цифровой дисплей

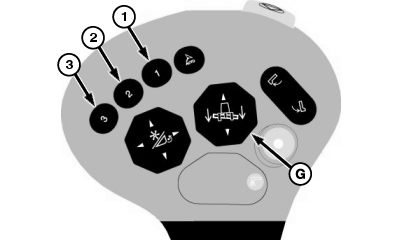

G - Переключатель подъема/опускания жатки

• Должным образом снаряженная жатка подсоединена к машине.
• Двигатель работает.
• Размыкающий переключатель режима дорожного движения находится в положении Поле.
• Система определения высоты жатки включена.
• Жатка работает.

Активируйте систему определения высоты жатки (HydraFlex) нажатием кнопок активации 1, 2 или 3 на многофункциональном рычаге.

Номер кнопки активации (B) на дисплее указывает выбранную кнопку активации.

Пиктограмма определения высоты жатки (A) появляется на дисплее, указывая на активность системы.

Чтобы изменить настройку давления (C) для какой-либо кнопки активации, нажмите желаемую кнопку активации и задайте давление, используя ручку (D) активного регулирования высоты жатки.

Гистограмма (E) и цифровой дисплей (F) показывают заданное значение давления, основываясь на давлении режущего аппарата платформенной жатки.

ПРИМЕЧАНИЕ: В автоматическом режиме система HydraFlex не может работать независимо от системы определения высоты жатки. Эти системы работают вместе для регулирования веса режущего аппарата и управления перемещениями жатки.

Повернуть ручку активного регулирования высоты жатки в сторону плюса (+) для увеличения давления HydraFlex и заданного значения или в сторону минуса (-) для снижения давления HydraFlex и заданного значения.

ПРИМЕЧАНИЕ: Переключатель опускания жатки может быть установлен для моментального выключения системы, пока нажата кнопка активации, более подробная информация у дилера компании John Deere.

Ручная настройка высоты жатки с помощью переключателя (G) опускания жатки вызовет временное отключение системы, пока не будет отпущен переключатель. При отпускании переключателя система возвращается в автоматический режим.

ПРИМЕЧАНИЕ: Переключатель опускания жатки может быть установлен таким образом, чтобы не включать вновь систему при нажатом переключателе опускания жатки, более подробная информация у дилера компании John Deere.

Использование переключателя подъема жатки (G) вызовет временное отключение системы до тех пор, пока не будет нажат переключатель опускания жатки. После нажатия переключателя система снова активируется.

Нажмите кнопки активации 1, 2 или 3, чтобы снова активировать систему, или ручное снижение высоты жатки с помощью переключателя (G) опускания жатки снова активирует систему. Жатка автоматически перейдет к заранее выбранному давлению.
