Система Dial-A-Speed

ПРИМЕЧАНИЕ:

H96245-UN-03MAY10

Пиктограммы настроек жатки

H95938-UN-05OCT10

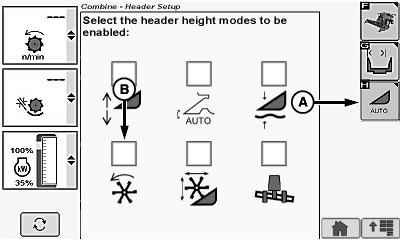

Индикация полотенной жатки / платформенной жатки / полотенного подборщика

A - Пиктограмма автоматических режимов высоты жатки

B - Пиктограмма Dial-A-Speed

позволяет механизатору автоматически управлять рабочей скоростью мотовила или жаток с полотенным подборщиком. Рабочая скорость - передаточное отношение ходовой скорости машины к скорости мотовила или полотенного подборщика.

Система действует на жатке, оснащенной соответствующими датчиками скорости полотенного подборщика или мотовила.

Включение/выключение системы:

Когда выделена пиктограмма настроек жатки, коснитесь или нажмите кнопку подтверждения.

Когда выделена пиктограмма режимов автоматического управления высотой жатки (A), коснитесь или нажмите кнопку подтверждения.

Когда будет выделена пиктограмма Dial-A-Speed (B), нажмите кнопку подтверждения.

ПРИМЕЧАНИЕ: Флажок появляется, сигнализируя о включении системы или исчезает, сигнализируя о выключении системы.

Рабочий режим:

H98584-UN-14OCT10

H95084-UN-27JAN10

A - Пиктограмма Dial-A-Speed

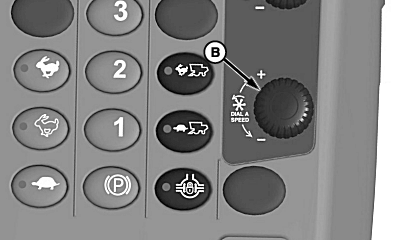

B - Регулятор Dial-A-Speed

• Должным образом снаряженная жатка подсоединена к машине.
• Двигатель работает.
• Размыкающий переключатель режима дорожного движения находится в положении Поле.
• Жатка и сепаратор включены.
• Система Dial-A-Speed включена.
• Ходовая скорость выше 0,25 км/ч (0.16 миль/ч).

ПРИМЕЧАНИЕ: Система DIAL-A-SPEED не работает при ходовой скорости ниже 0,25 км/ч (0.16 миль/ч).

Пиктограмма Dial-A-Speed (A) появляется на дисплее, указывая на активность системы.

Отношение ходовой скорости к скорости мотовила или полотенного подборщика регулируется с помощью регулятора Dial-A-Speed (B). Повернуть ручку выбора в сторону плюса (+) для увеличения скорости мотовила или полотенного подборщика или в сторону минуса (-) для снижения скорости мотовила или полотенного подборщика.

Дисплей показывает настройку соотношения текущей скорости. Чем выше выбранное соотношение, тем быстрее работает мотовило или полотенный подборщик по отношению к ходовой скорости машины.

Изменение минимальной скорости мотовила или полотенного подборщика

H96245-UN-03MAY10

Пиктограммы настроек жатки

H95085-UN-05OCT10

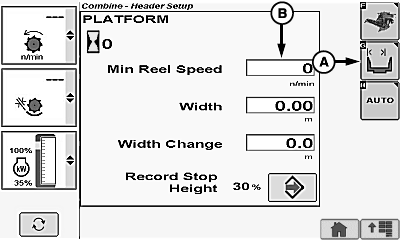

A - Пиктограмма настроек ширины захвата жатки

B - Окно минимальной скорости мотовила или полотенного подборщика

Когда выделена пиктограмма настроек ширины захвата жатки (A), коснитесь или нажмите кнопку подтверждения.

Когда будет выделено окно минимальной скорости вращения мотовила или полотенного подборщика (B), нажмите кнопку подтверждения.

Нажмите символ плюс (+) или минус (-) или вращайте ручку до отображения необходимого значения в окне.

ПРИМЕЧАНИЕ: Минимальная скорость мотовила или полотенного подборщика имеет нижний диапазон 1 об/мин.
