Система поперечного наклона (опция)

ПРИМЕЧАНИЕ:

H52277-UN-04MAR99

H96245-UN-03MAY10

Пиктограммы настроек жатки

H95939-UN-05OCT10

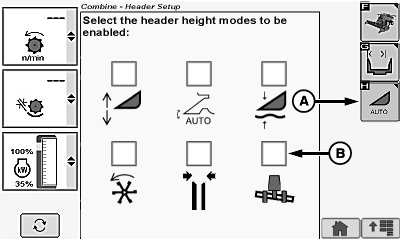

Окно кукурузной жатки

H95940-UN-05OCT10

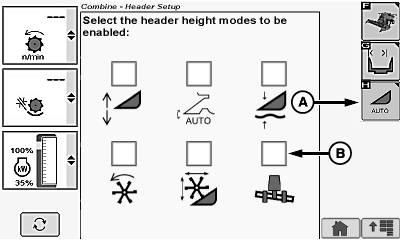

Индикация полотенной жатки / платформенной жатки / полотенного подборщика

A - Пиктограмма автоматических режимов высоты жатки

B - Пиктограмма поперечного наклона

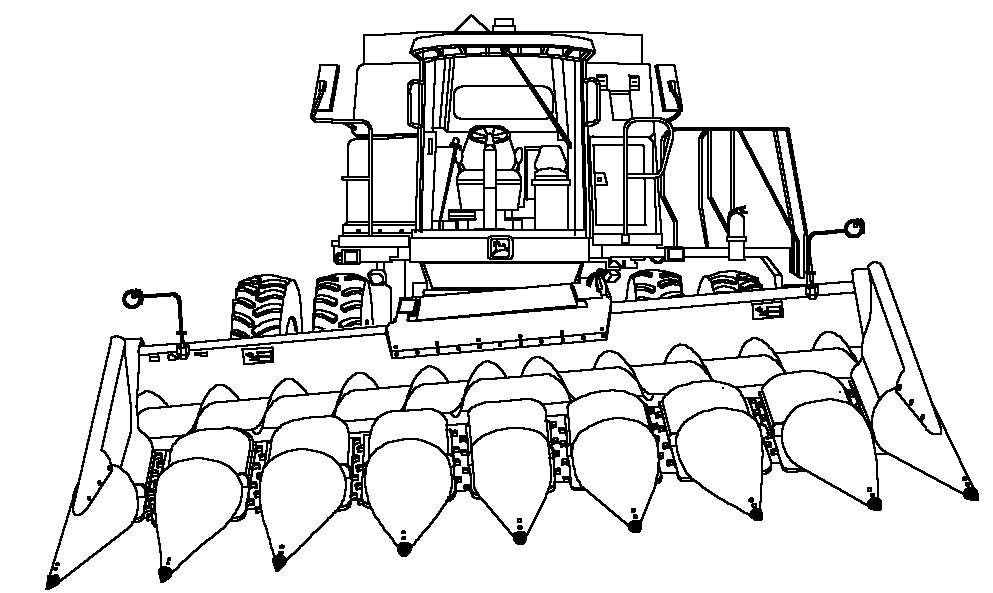

Позволяет механизатору поддерживать положение жатки относительно земли. Для определения высоты подъема на каждом конце жатки имеются датчики. Система поперечного наклона наклоняет жатку для выравнивания расстояний до грунта на каждом конце жатки. Система поперечного наклона использует специальную приёмную камеру, позволяющую наклонять жатку влево и вправо.

Если машина оснащена левыми и правыми датчиками высоты жатки и активна система поперечного наклона, системы работают вместе для поддержания наиболее близкого положения режущего аппарата относительно грунта.

Для каждой используемой на машине жатки систему нужно откалибровать (см. раздел Процедуры калибровки).

Для активирования системы используются кнопки активирования 1, 2 и 3 на многофункциональной рукоятке управления.

Включение/выключение системы:

Когда выделена пиктограмма настроек жатки, коснитесь или нажмите кнопку подтверждения.

Когда выделена пиктограмма режимов автоматического управления высотой жатки (A), коснитесь или нажмите кнопку подтверждения.

Когда будет выделена пиктограмма поперечного наклона (B), нажмите кнопку подтверждения.

ПРИМЕЧАНИЕ: Флажок появляется, сигнализируя о включении системы или исчезает, сигнализируя о выключении системы.

Рабочий режим:

H98585-UN-14OCT10

H95087-UN-01NOV10

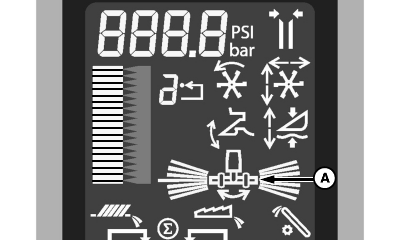

A - Пиктограмма поперечного наклона

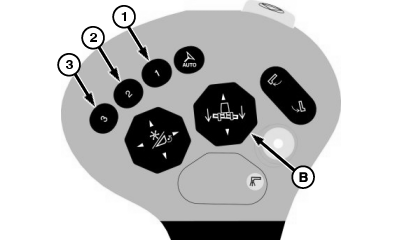

B - Переключатель бокового наклона

• Должным образом снаряженная жатка подсоединена к машине.
• Двигатель работает.
• Размыкающий переключатель режима дорожного движения находится в положении Поле.
• Жатка была откалибрована.
• Жатка работает.
• Система поперечного наклона включена.

Активируйте систему поперечного наклона нажатием кнопок активации 1, 2 или 3 на многофункциональном рычаге.

Номер кнопки активации на дисплее указывает выбранную кнопку активации.

Пиктограмма поперечного наклона (A) появляется на дисплее, указывая на активность системы.

ПРИМЕЧАНИЕ: Нажатие переключателя поперечного наклона (B) отключает систему. Если переключатель отпущен в течение 5 секунд, система возвращается в автоматический режим.

Нажать правую сторону переключателя для наклона жатки вправо, или левую сторону - для наклона жатки влево.

Нажать кнопку активирования 1, 2 или 3, чтобы снова активировать систему. Жатка автоматически возвращается в автоматический режим.
