Функция активного выравнивания жатки

ПРИМЕЧАНИЕ:

H96245-UN-03MAY10

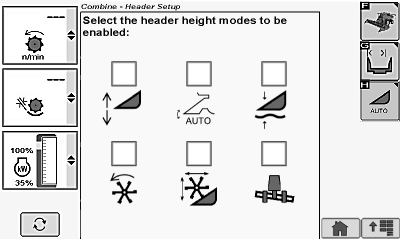

Пиктограммы настроек жатки

H95941-UN-05OCT10

Индикация полотенной жатки / платформенной жатки / полотенного подборщика

A - Пиктограмма автоматических режимов высоты жатки

B - Пиктограмма функции активного выравнивания жатки

Пиктограмма настроек жатки изменяется в зависимости от типа подсоединённой к комбайну жатки.

Позволяет управлять жесткой жаткой при контакте с грунтом и поддерживает установленное давление контакта. Механизатор устанавливает силу контакта жатки с поверхностью и выполняет автоматический возврат к этому давлению. Датчиком измеряется давление масла в подъемных цилиндрах камеры питателя и поддерживается это давление по мере движения жатки по поверхности. На точность в значительной степени влияют настройки предварительного заряда аккумулятора.

ПРИМЕЧАНИЕ: При движении по полю датчик измеряет давление в подъемных цилиндрах. Система активирует соленоидный клапан подъема или опускания жатки в зависимости от давления масла в цилиндрах подъема наклонной камеры. Благодаря этому поддерживается постоянное давление контакта жатки с грунтом по мере изменения рельефа местности.

Для каждой используемой на машине жатки систему нужно откалибровать (см. раздел Процедуры калибровки).

Кнопки активирования 1, 2 и 3 на многофункциональной рукоятке управления используются для выбора одного из трех разных программируемых значений давления жатки.

Включение/выключение системы:

Когда выделена пиктограмма настроек жатки, коснитесь или нажмите кнопку подтверждения.

Когда выделена пиктограмма режимов автоматического управления высотой жатки (A), коснитесь или нажмите кнопку подтверждения.

Когда будет выделена пиктограмма активного выравнивания жатки (B), нажмите кнопку подтверждения.

ПРИМЕЧАНИЕ: Флажок появляется, сигнализируя о включении системы или исчезает, сигнализируя о выключении системы.

Рабочий режим:

H99254-UN-01DEC10

H95079-UN-27JAN10

H95077-UN-18DEC09

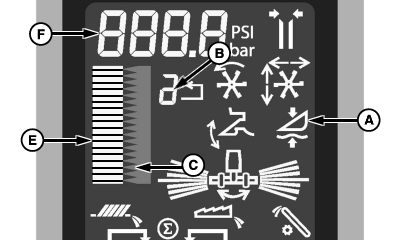

A - Пиктограмма функции активного выравнивания жатки

B - Номер кнопки активирования

C - Заданное значение давления

D - Ручка регулирования высоты жатки

E - Гистограмма

F - Цифровой дисплей

G - Переключатель подъема/опускания жатки

• Должным образом снаряженная жатка подсоединена к машине.
• Двигатель работает.
• Размыкающий переключатель режима дорожного движения находится в положении Поле.
• Включен режим активного выравнивания жатки.
• Жатка работает.

Активируйте систему выравнивания жатки нажатием кнопок активации 1, 2 или 3 на многофункциональном рычаге.

Номер кнопки активации (B) на дисплее указывает выбранную кнопку активации.

Пиктограмма функции активного выравнивания жатки (A) появляется на дисплее, указывая на активность системы.

Чтобы изменить настройку давления (C) для какой-либо кнопки активации, нажмите желаемую кнопку активации и задайте давление, используя ручку (D) активного регулирования высоты жатки.

Повернуть ручку в сторону плюса (+) для увеличения заданного значения подъемного давления (подъем жатки) или в сторону минуса (-) для снижения заданного значения подъемного давления (опускание жатки).

Гистограмма (E) и цифровой дисплей (F) показывают текущее давление выравнивания жатки. Единицы измерения: бар для метрической и фнт/кв.дюйм. для британской системы мер.

Ручная настройка режима активного выравнивания жатки с помощью переключателя подъема/опускания жатки (G) вызовет выключение системы.

ПРИМЕЧАНИЕ: Нажатие переключателя подъема/опускания жатки выключит систему в течение 5 секунд.

Нажать кнопку активирования 1, 2 или 3, чтобы снова активировать систему. Жатка автоматически перейдет к заранее выбранному давлению.
