Восстановление положения мотовила

ПРИМЕЧАНИЕ:

H96245-UN-03MAY10

Пиктограммы настроек жатки

H95942-UN-05OCT10

Индикация полотенной жатки / платформенной жатки / полотенного подборщика

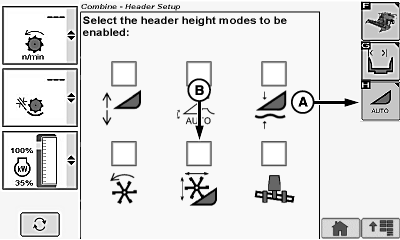

A - Пиктограмма автоматических режимов высоты жатки

B - Пиктограмма восстановления положения мотовила

Позволяет механизатору выбирать положение мотовила относительно режущего аппарата и возвращаться к этому положению автоматически.

Для каждой используемой на машине жатки систему нужно откалибровать (см. раздел Процедуры калибровки).

Кнопки активирования 1, 2 и 3 на многофункциональной рукоятке используются для выбора одного из трех разных программируемых положений мотовила/положений дек.

Включение/выключение системы:

Когда выделена пиктограмма настроек жатки, коснитесь или нажмите кнопку подтверждения.

Когда выделена пиктограмма режимов автоматического управления высотой жатки (A), коснитесь или нажмите кнопку подтверждения.

Когда будет выделена пиктограмма восстановления положения мотовила (B), нажмите кнопку подтверждения.

ПРИМЕЧАНИЕ: Флажок появляется, сигнализируя о включении системы или исчезает, сигнализируя о выключении системы.

Рабочий режим:

H98586-UN-14OCT10

H95091-UN-01NOV10

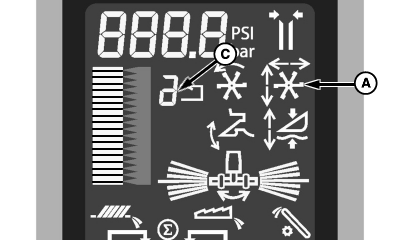

A - Пиктограмма восстановления положения мотовила

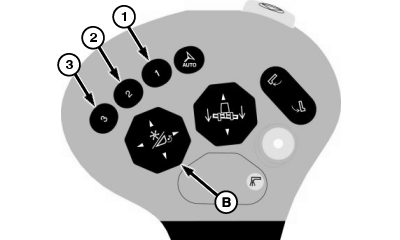

B - Переключатель подъема мотовила и передвижения мотовила вперед-назад

C - Номер кнопки активирования

• Надлежащим образом оборудованная жатка (с датчиками положения мотовила) подсоединена к машине и откалибрована.
• Двигатель работает.
• Размыкающий переключатель режима дорожного движения находится в положении Поле.

ПРИМЕЧАНИЕ: Если по условиям уборки нужно несколько положений мотовила (например одно для полёглых стеблей, другое для прямостоящих) механизатор может запомнить позицию мотовила для каждой кнопки восстановления и менять эти позиции нажатием одной из кнопок восстановления.

Сохраните заданное значение восстановления положения мотовила, нажимая и удерживая выбранные кнопки активации 1, 2 или 3 на многофункциональном рычаге в течение 2 секунд. Пиктограмма (A) мигает, подтверждая сохранение заданного значения.

Активируйте режим восстановления положения мотовила нажатием кнопки активирования 1, 2 или 3 на многофункциональном рычаге.

Номер кнопки активации (C) на дисплее указывает выбранную кнопку активации.

Пиктограмма восстановления положения мотовила (A) появляется на дисплее, указывая на активность системы.

Используя переключатель (B) подъема и перемещения мотовила вперед/назад, установите мотовило в требуемое продольное положение и на выбранную высоту.

Ручное перемещение переключателя (D) подъема мотовила и перемещения мотовила вперед/назад на многофункциональном рычаге деактивирует положение мотовила.

Нажать кнопку активирования 1, 2 или 3, чтобы снова активировать систему. Мотовило автоматически перейдет в заранее выбранное положение.
