Переключатель регулировки жатки

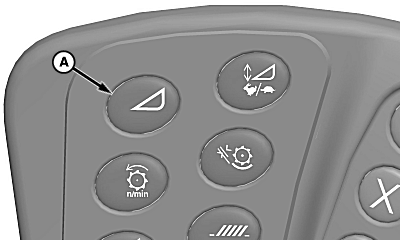

H94660-UN-27JAN10

A - Переключатель регулировки жатки

Регулировка давления режущего аппарата (одно нажатие)

ПРИМЕЧАНИЕ: Работает только на платформенных жатках HydraFlex.

Регулировка давления режущего аппарата позволяет механизатору увеличить или уменьшить давление в режущем аппарате.

1. Нажмите символ плюс (+) или минус (-) или поверните ручку для увеличения/уменьшения давления и установочного значения.

2. Механизатор может увидеть на экране настройки регулировки.

Переключатель регулировки плавающего положения (одно нажатие)

ПРИМЕЧАНИЕ: Работает только на полотенных жатках 600D.

Чтобы отрегулировать плавающее положение, необходимо активировать отслеживание высоты жатки (над почвой). Это невозможно при отслеживании высоты жатки (на почве).

Чтобы отрегулировать давление выравнивания, отслеживание высоты жатки необходимо деактивировать.

Переключатель регулировки плавающего положения позволяет механизатору увеличивать или уменьшать давление в копирующем колесе и цилиндрах плавающей рамы.

1. Нажмите символ плюс (+) или минус (-) или поверните ручку для увеличения/уменьшения давления в копирующем колесе и цилиндрах плавающей рамы.

   • Значения варьируются от 1 до 10, значение по умолчанию 5.
   • На машинах для ровных участков следует установить значение 3 или менее
   • Для машин с поперечным наклоном следует начать со значения 5.ПРИМЕЧАНИЕ: Значение следует устанавливать тем меньше, чем выше вероятность перепадов высоты (в поперечном направлении). Чем круче косогор, тем меньше должно быть значение.




2. Механизатор может увидеть на экране настройки регулировки.

Регулировка скорости ленты (двойное нажатие)

ПРИМЕЧАНИЕ: Работает только на полотенных жатках и полотенных подборщиках.

Регулировка скорости ленты полотенной жатки позволяет механизатору увеличивать или уменьшать скорость ленты.

1. Нажмите символ плюс (+) или минус (-) или поверните ручку для увеличения/уменьшения скорости ленты.

2. Механизатор может увидеть на экране настройки регулировки.

Регулировка наклона режущего аппарата полотенной жатки (тройное нажатие)

ПРИМЕЧАНИЕ: Работает только на полотенных жатках серии 600.

Регулировка наклона режущего аппарата полотенной жатки позволяет механизатору увеличивать или уменьшать угол режущего аппарата.

1. Нажмите символ плюс (+) или минус (-) или поверните ручку для регулировки угла режущего аппарата.

   • Увеличение наклоняет режущий аппарат вниз.
   • Уменьшение наклоняет режущий аппарат вверх.



2. Механизатор может увидеть на экране настройки регулировки.
