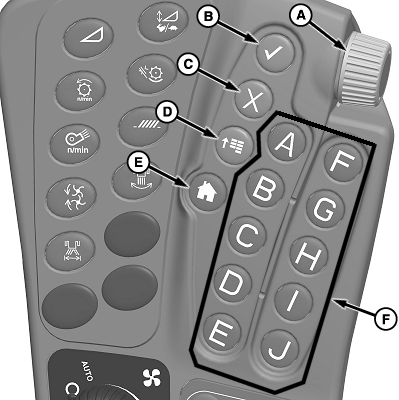

Органы управления интерфейса механизатора

H94960-UN-27JAN10

A - Ручка

B - Кнопка подтверждения

C - Переключатель отмены

D - Кнопка главного меню

E - Переключатель возврата в исходное положение

• Ручка выбора (A): позволяет механизатору переходить от позиции к позиции на дисплее CommandCenter. После высвечивания позиции появится “кончик инструмента”, описывая, чем является высвеченный объект. Ручка выбора также используется для ввода данных для увеличения/уменьшения числовых значений.
  • Вращение ручки вперед увеличивает значения в полях ввода.
  • Вращение ручки назад уменьшает значения в полях ввода.
• Кнопка подтверждения (B): позволяет механизатору выбирать необходимую позицию на дисплее CommandCenter или подтверждать выделенное действие.
• Переключатель отмены (C): позволяет механизатору отменять действие на дисплее в любое время.
• Переключатель главного меню (D): используется для изменения активного приложения, которое отображается на дисплее CommandCenter. Позиции или приложения, включая в меню:
  • Центр сообщений
  • Настройка дисплея
  • Программа форматирования
  • Комбайн
  • Монитор эксплуатационных характеристик
  • GreenStar
  • Видео
• Кнопка домашней страницы (E): позволяет механизатору вернуться на домашнюю страницу.
• Переключатели ускоренного действия (F): позволяют механизатору выбрать соответствующую пиктограмму на вспомогательном дисплее или дисплее GreenStar (при наличии).
