Изменение настройки машины

Настройка машины:

H94473-UN-31MAR10

Пиктограмма настройки комбайна

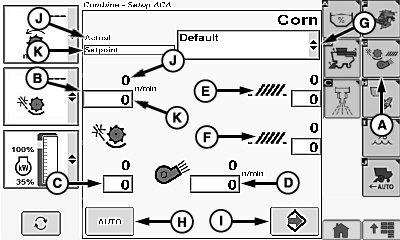

H94611-UN-05OCT10

A - Пиктограмма настройки машины

B - Обороты молотилки

C - Зазор молотилки

D - Частота вращения вентилятора

E - Зазор колосового решета

F - Зазор просеивателя

G - Меню Модификаторы культуры

H - Пиктограмма Auto

I - Пиктограмма Save/Сохранить

J - Фактическая величина

K - Заданная величина

Когда будет выделена пиктограмма настройки комбайна, нажмите кнопку подтверждения.

Когда будет выделена пиктограмма настройки машины (A), нажмите кнопку подтверждения.

Когда будет выделено одно из следующих, нажмите кнопку подтверждения:

• Скорость молотилки (В)
  • 200–1000 об/мин с шагом 10 об/мин.
• Зазор молотилки (C)
  • 0–40 мм, с шагом в 1 мм¹
• Частота вращения вентилятора (D)
  • 620–1200 об/мин с шагом 10 об/мин
• Зазор решета первой очистки (E)
  • 0–22 мм, с шагом в 1 мм¹
• Зазор решета (F)
  • 0–13 мм, с шагом в 1 мм¹

Нажмите знак плюс (+) или минус (-) или поверните ручку на необходимое значение настройки машины.

При необходимости повторите процедуру для других установочных значений машины.

Изменение меню модификаторов культуры:

Когда будет выделено меню модификаторов культуры (G), нажмите кнопку подтверждения.

Меню модификаторов культуры отображает следующее:

• По умолчанию отображает заводские настройки по умолчанию для выбранных культур.
• Сухая (по умолчанию) отображает заводские настройки по умолчанию для кукурузы.
• Влажная (по умолчанию) отображает заводские настройки по умолчанию для кукурузы.
• Новая – используется для ввода клиентских/индивидуальных настроек для культуры.
• Очистка – отображаются заводские настройки по умолчанию, позволяющие выполнять очистку машины.

После выбора требуемого модификатора культуры нажмите клавишу подтверждения.

Пиктограмма Авто или Сохранить:

Когда будет выделена пиктограмма Авто (Н) или пиктограмма Сохранить (I), нажмите кнопку подтверждения.

• Пиктограмма Auto – необходимые настройки машины выбираются пользователем и автоматически подстраиваются под параметры на экране.
• Пиктограмма Сохранить – позволяет сохранить индивидуальные настройки машины, если из меню модификаторов культуры был выбран новый.ПРИМЕЧАНИЕ: Один набор индивидуальных настроек может быть сохранен для каждой культуры и назван “Custom 1”. Кроме того, могут быть сохранены дополнительные девять наборов индивидуальных настроек. При необходимости эти девять наборов могут быть распределены между разными культурами. При использовании одного из этих наборов ему будет присваиваться имя, начиная с “Custom 2” (пример: второй набор индивидуальных настроек для КУКУРУЗЫ и ПШЕНИЦЫ будет называться “Custom 2”). Третий набор индивидуальных настроек для КУКУРУЗЫ будет называться “Custom 3”. Использование индивидуальных настроек машины не отменит заводские настройки.


Фактическое (J) или установочное (K):

• Фактическое (установочное значение черного цвета) – показывает текущее установочное значение машины.
• Установочное (установочное значение голубого цвета) - установочные значения автоматически возрастают или уменьшаются при нажатии на символ плюс (+) или минус (-) или при повороте ручки.ПРИМЕЧАНИЕ: Машина автоматически настраивается на установочное значение, выбранное пользователем.
