Элемент топливного фильтра грубой очистки и тонкой очистки – замена (Interim Tier 4/Stage III B)

  1. ВНИМАНИЕ:

    TS1343
    TS1343-UN-18MAR92

    H95335
    H95335-UN-12FEB10

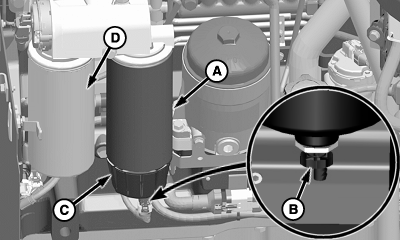

    A - Топливный фильтр первичной очистки

    B - Сливной клапан

    C - Барабан отделителя

    D - Топливный фильтр тонкой очистки топлива

    Топливо под высоким давлением, оставшееся в топливопроводах, может стать причиной тяжелых травм. Ремонтные работы должны выполняться только работниками, знакомыми с системой данного типа. Подождите минимум 15 минут перед отсоединением топливопроводов, датчиков и любых других деталей между топливным насосом высокого давления и форсунками на двигателях с топливной системой, использующей общий топливопровод высокого давления (HPCR).

    ПРИМЕЧАНИЕ: Не очищайте топливный фильтр предварительной очистки одновременно с заменой топливного фильтра тонкой очистки. Это может затруднить повторный запуск машины. Выполните процедуру очистки топливного фильтра предварительной очистки, затем дайте поработать двигателю, прежде чем менять топливные фильтры грубой и тонкой очистки.

    Если работа двигателя заметно ухудшилась или появился диагностический код неисправности, замените топливные фильтры грубой и тонкой очистки. Сбросьте код после замены фильтров.

    Если машина не была включена ранее, запустите двигатель и дайте ему поработать три-пять минут на малых оборотах холостого хода.


  2. Выключите двигатель и закройте клапан (А) у днища топливного бака.

  3. Тщательно очистить наружные поверхности фильтрующих элементов и установочные основания фильтров.

  4. ВНИМАНИЕ: Топливо в фильтрах может находиться под давлением. Не снимать фильтры, не выполнив следующую процедуру.

    ПРИМЕЧАНИЕ: Использовать сливной поддон при сливе топлива и снятии фильтров с комбайна.

    Слить загрязненное топливо и стравить давление топливного фильтра тонкой очистки (A), открыв сливной клапан (B).

  5. Закрыть сливной клапан и снять и сохранить барабан отделителя (C).

  6. ПРИМЕЧАНИЕ: Слить остатки топлива из корпусов фильтров.

    Снять топливные фильтры грубой и тонкой очистки (D).

  7. ВАЖНО:

    H95336
    H95336-UN-12FEB10

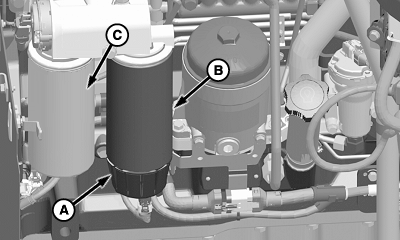

    A - Барабан отделителя

    B - Топливный фильтр первичной очистки

    C - Топливный фильтр тонкой очистки топлива

    НЕ заполняйте топливные фильтры топливом.

    ПРИМЕЧАНИЕ: Перед установкой фильтра смажьте его уплотнения дизельным топливом.

    Установить ранее снятый барабан отделителя (A) на запасной топливный фильтр грубой очистки (B).


  8. Установить узел топливного фильтра грубой очистки на двигатель. Затянуть узел фильтра на 3/4 оборота после того, как уплотнение коснется корпуса фильтра.

  9. Установить запасной топливный фильтр тонкой очистки (C). Затянуть фильтр на 3/4 оборота после того, как уплотнение коснется корпуса фильтра.

  10. Откройте клапан у днища топливного бака.

  11. Повернуть ключ зажигания в положение ВКЛ на 60 с, чтобы топливный насос заполнил топливную систему.

  12. Запустите двигатель и дайте ему поработать три-пять минут на малых оборотах холостого хода.
