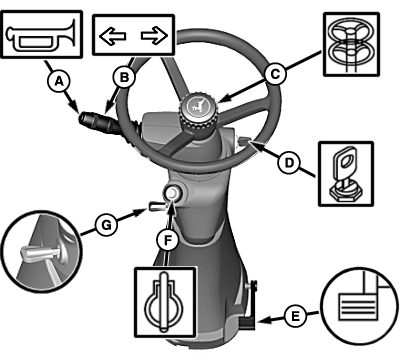

Рулевая колонка

H94521-UN-02NOV10

B — Переключатель указателя поворота служит для включения левого или правого указателя поворота.

ВНИМАНИЕ: Регулировку рулевого колеса производите только на остановленной машине.

C — Регулятор вертикального положения рулевой колонки служит для подъема/опускания рулевой колонки.

Отпустите ступицу и вдавите или вытяните колесо в нужное положение. Слегка затяните ступицу для удержания рулевого колеса в установленном положении.

D — Замок зажигания служит для установки ключа замка зажигания в следующие положения:

Первое положение .............. Дополнительное оборудование

Второе положение .............. ВЫКЛ.

Третье положение .............. RUN (ХОД)

Четвёртое положение .............. START (ЗАПУСК)

ВНИМАНИЕ: Регулировку рулевой колонки производите только на остановленном комбайне. Не нажимайте на педаль без удержания рулевого колеса.

E — Регулятор горизонтального положения рулевой колонки служит для перемещения рулевой колонки вместе с педалью в оптимальное рабочее положение.

Нажмите педаль для расцепления фиксатора рулевой колонки и переместите колонку в нужное положение. При отпускании педали происходит фиксирование положения колонки.

ПРИМЕЧАНИЕ: Система вспомогательного запуска работает только тогда, когда ключ замка зажигания установлен в положения “Ход” и “Запуск”.

F — Кнопка системы вспомогательного запуска облегчает запуск при низких температурах окружающего воздуха.

ВНИМАНИЕ: Регулировку рулевого колеса производите только на остановленной машине.

G — Регулятор наклона рулевого колеса (если установлен) служит для установки рулевой колонки вместе с рычагом в оптимальное рабочее положение.

Потяните рычаг, чтобы разблокировать рулевое колесо и установить его в необходимое положение. Отпустите рычаг, чтобы рулевое колесо зафиксировалось в установленном положении.
